Албес грильято пирамидальный

Преимущества пирамидального металлического подвесного потолка Албес грильято: позволяет максимально скрыть запотолочное пространство за счет "крыльев", но в тоже время не затрудняет работу инженерных коммуникаций.

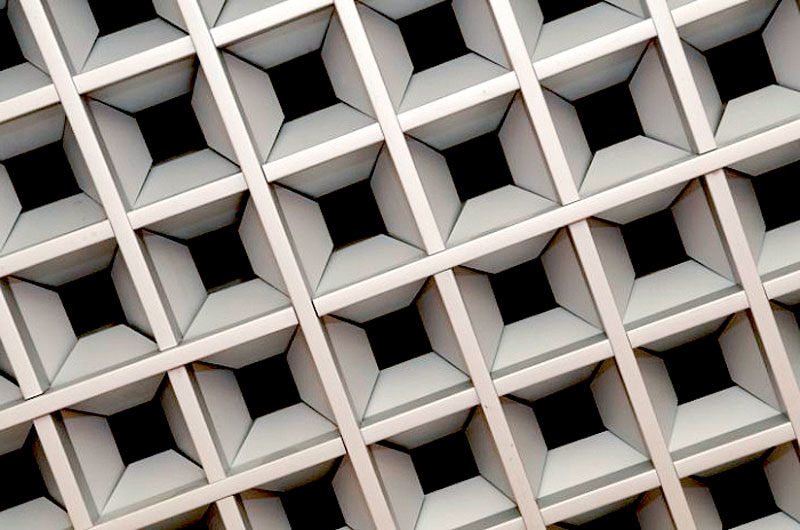

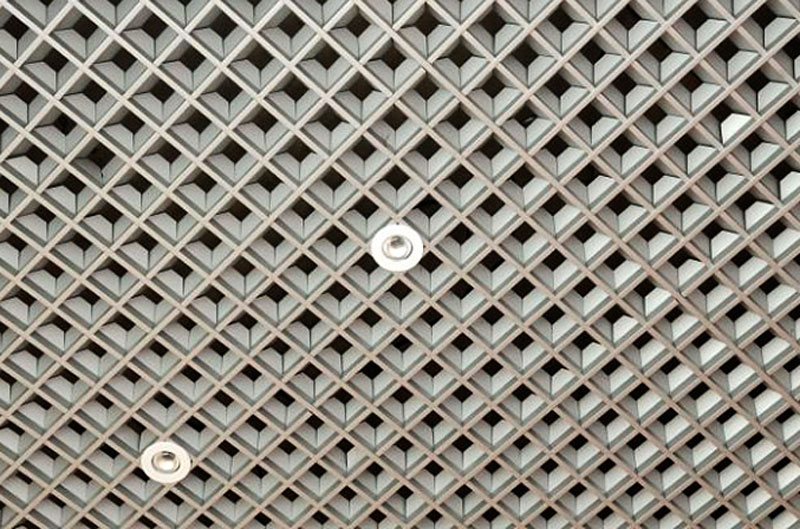

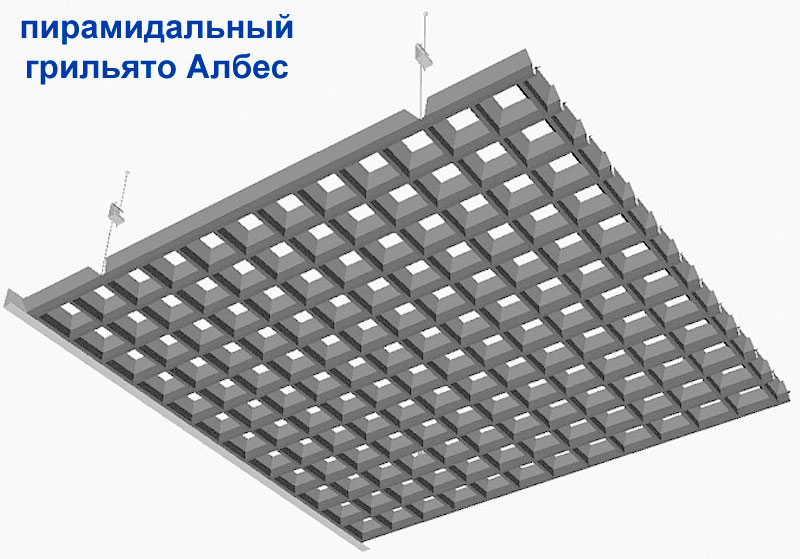

Описание металлического пирамидального потолка Албес грильято: представляет собой объемную решетку, образованную профилями "мама" и "папа" шириной 10 мм, высотой 35 мм., либо 42,5 мм., закрепленную на несущие направляющие шириной 10 мм., высотой 35 мм., либо 42,5 мм. В сечение решетка имеет сложную конструкцию, когда кромка профиля отклонена по вертикали под углом в 45 градусов. Направляющие также имеют сложную пирамидальную форму. Таким образом, Y-образные металлические профили "мама" и "папа" формируют ячейку пирамидальной формы, уходящую в перспективу, придавая рельефность, ажурность, фактурность потолочному пространству и создавая дополнительный объем.

Схема монтажа, размеры и состав конструкции металлического подвесного потолка Албес грильято пирамидальный:

1. Решетка грильято РГ, модуль 600х600 мм.
4. Несущая направляющая, №1 - 2400 мм.; №2 - 1200 мм., №3 - 600 мм.
5. Соединительный элемент, PG.
6. Подвес, АП-Г.
7. Уголок пристенный - РL-19x24, PLL.

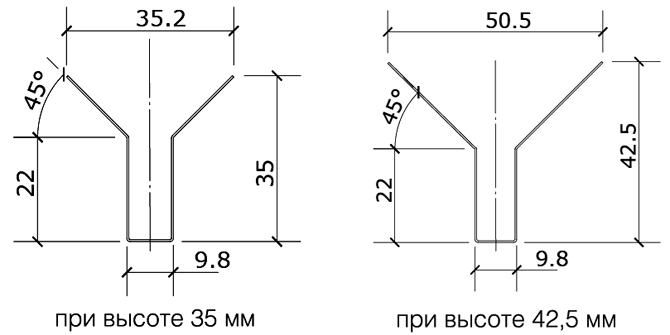

Вид А, сечение профилей высотой 35 и 42,5 мм., подвесного потолка Пирамидальный грильято Албес:

Виды и размеры решетки, ячеек, профилей металлического подвесного потолка Пирамидальный грильято Албес:

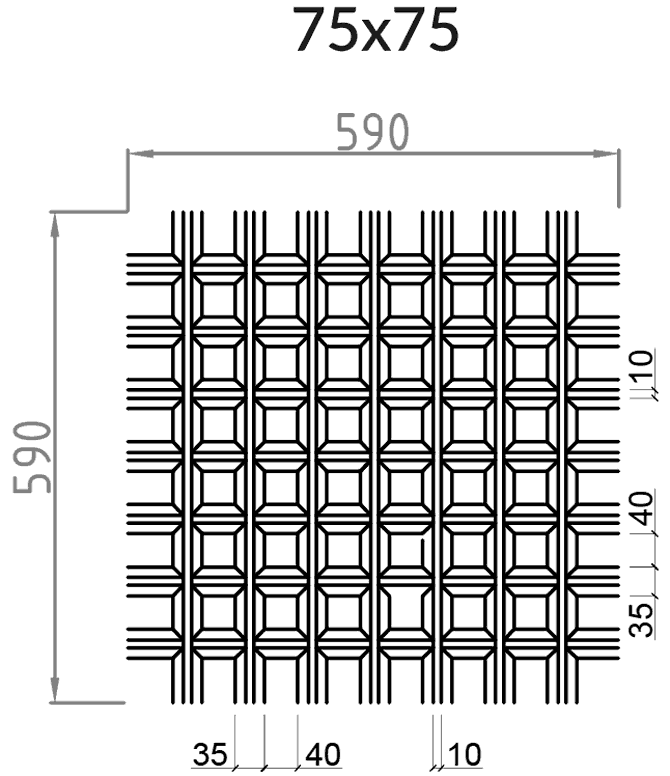

Вид и количество профилей высотой 35 мм. собранной решетки металлического подвесного потолка пирамидального грильято Албес, ячейка 75х75 (размеры по осям):
- Профили "мама" - 7 шт.
- Профили "папа" - 7 шт.

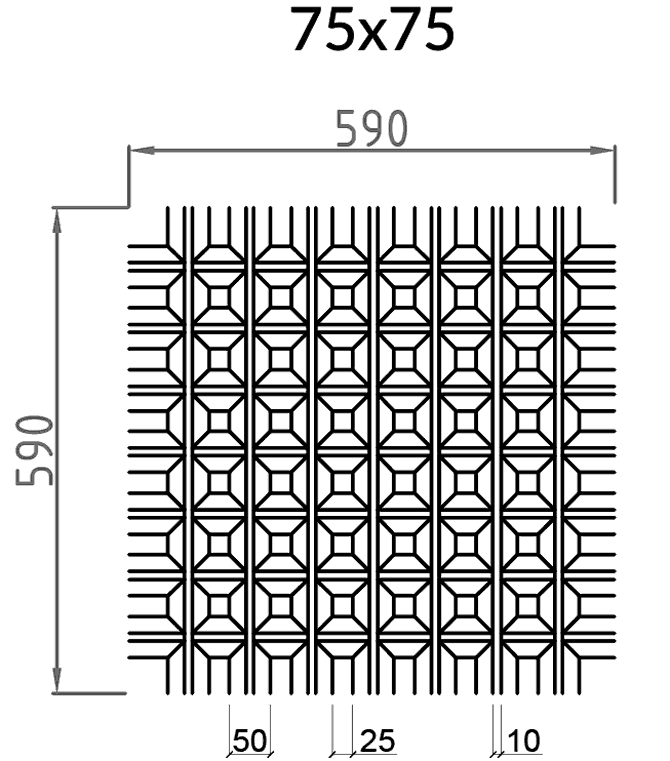

Вид и количество профилей высотой 42,5 мм. собранной решетки металлического подвесного потолка пирамидального грильято Албес, ячейка 75х75 (размеры по осям):
- Профили "мама" - 7 шт.
- Профили "папа" - 7 шт.

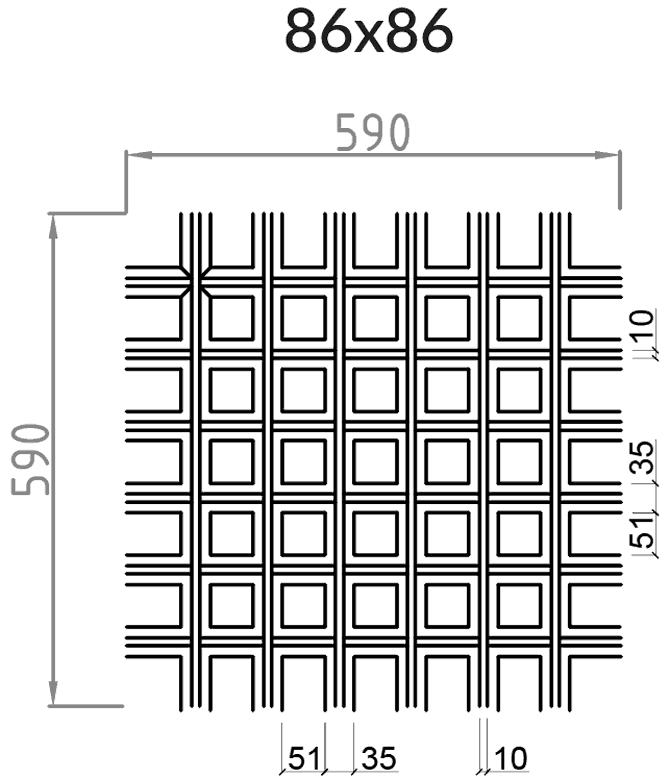

Вид и количество профилей высотой 35 мм. собранной решетки металлического подвесного потолка пирамидального грильято Албес, ячейка 86х86 (размеры по осям):
- Профили "мама" - 6 шт.
- Профили "папа" - 6 шт.

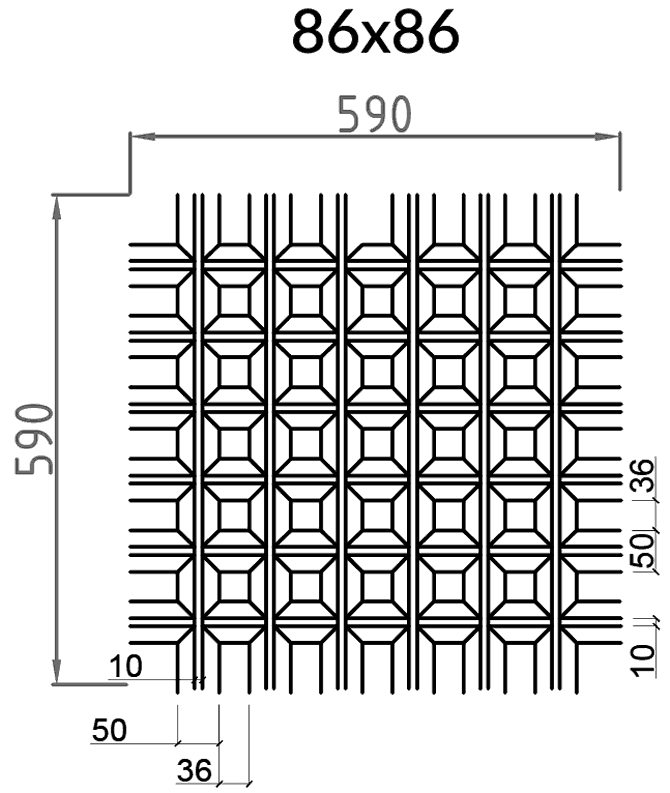

Вид и количество профилей высотой 42,5 мм. собранной решетки металлического подвесного потолка пирамидального грильято Албес, ячейка 86х86 (размеры по осям):
- Профили "мама" - 6 шт.
- Профили "папа" - 6 шт.

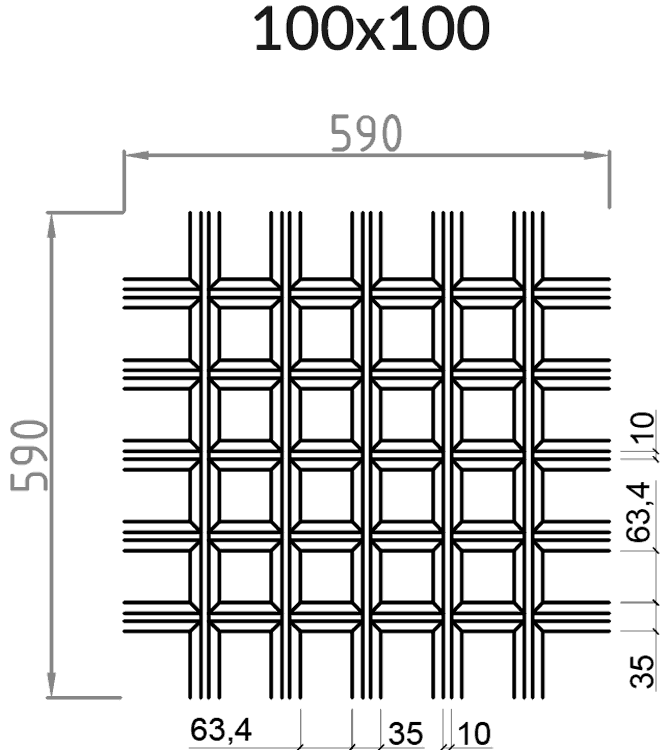

Вид и количество профилей высотой 35 мм. собранной решетки металлического подвесного потолка пирамидального грильято Албес, ячейка 100х100 (размеры по осям):
- Профили "мама" - 5 шт.
- Профили "папа" - 5 шт.

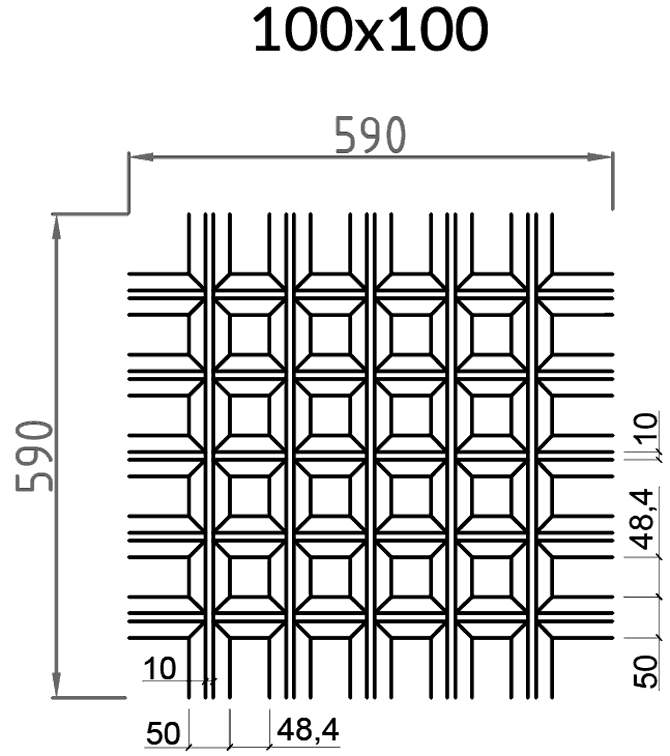

Вид и количество профилей высотой 42,5 мм. собранной решетки металлического подвесного потолка пирамидального грильято Албес, ячейка 100х100 (размеры по осям):
- Профили "мама" - 5 шт.
- Профили "папа" - 5 шт.

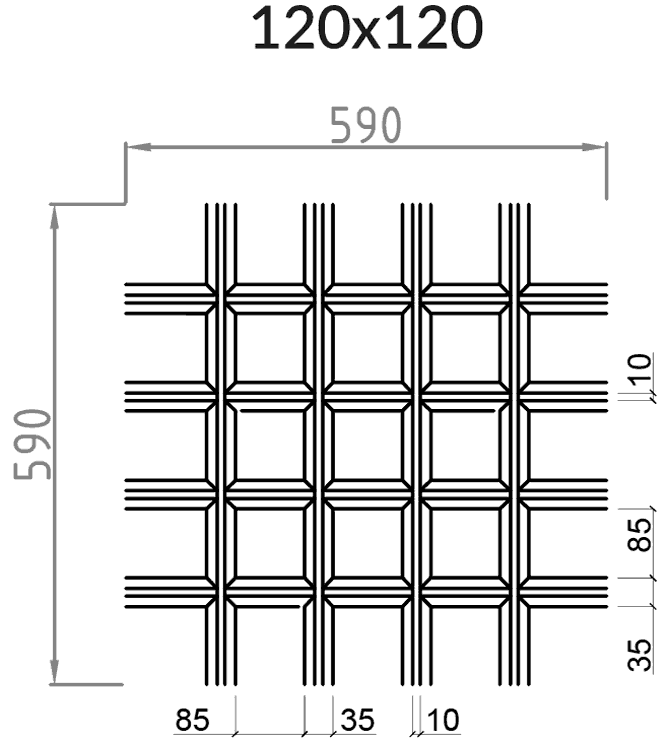

Вид и количество профилей высотой 35 мм. собранной решетки металлического подвесного потолка пирамидального грильято Албес, ячейка 120х120 (размеры по осям):
- Профили "мама" - 4 шт.
- Профили "папа" - 4 шт.

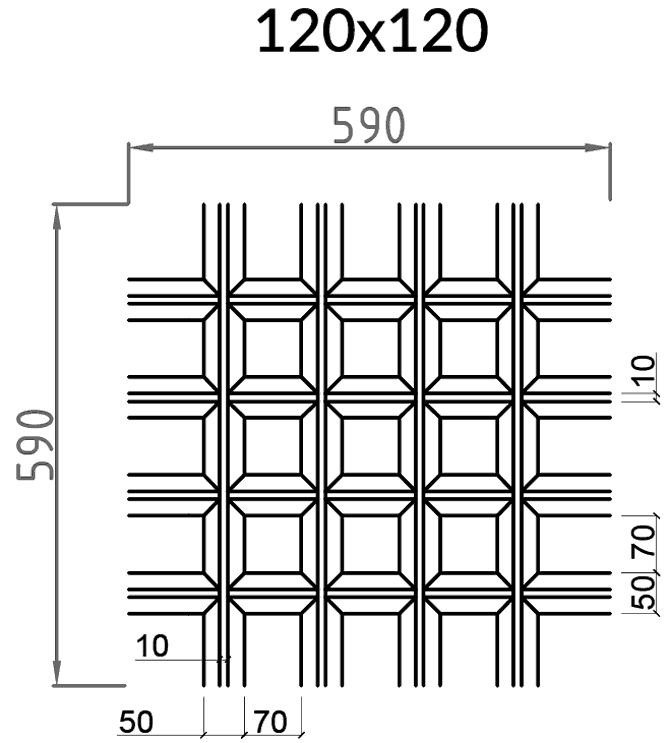

Вид и количество профилей высотой 42,5 мм. собранной решетки металлического подвесного потолка пирамидального грильято Албес, ячейка 120х120 (размеры по осям):
- Профили "мама" - 4 шт.
- Профили "папа" - 4 шт.

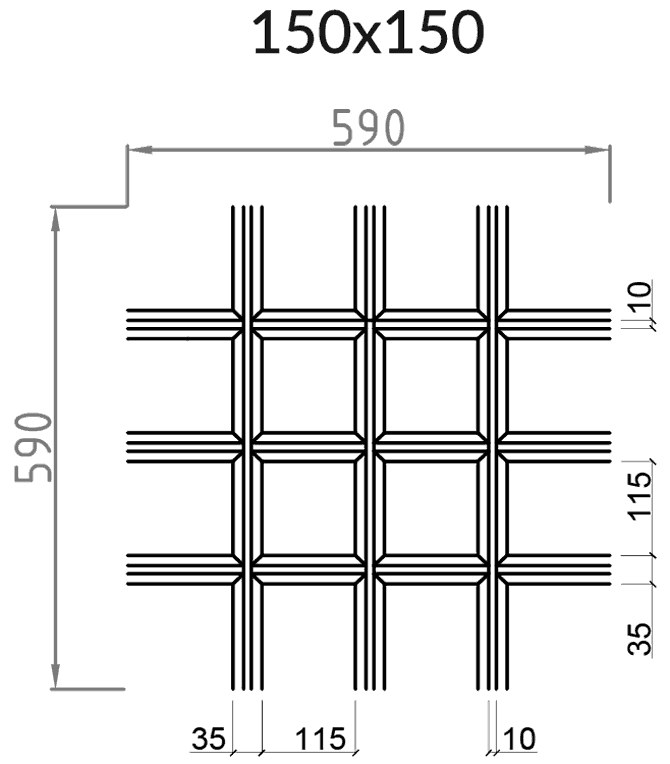

Вид и количество профилей высотой 35 мм. собранной решетки металлического подвесного потолка пирамидального грильято Албес, ячейка 150х150 (размеры по осям):
- Профили "мама" - 3 шт.
- Профили "папа" - 3 шт.

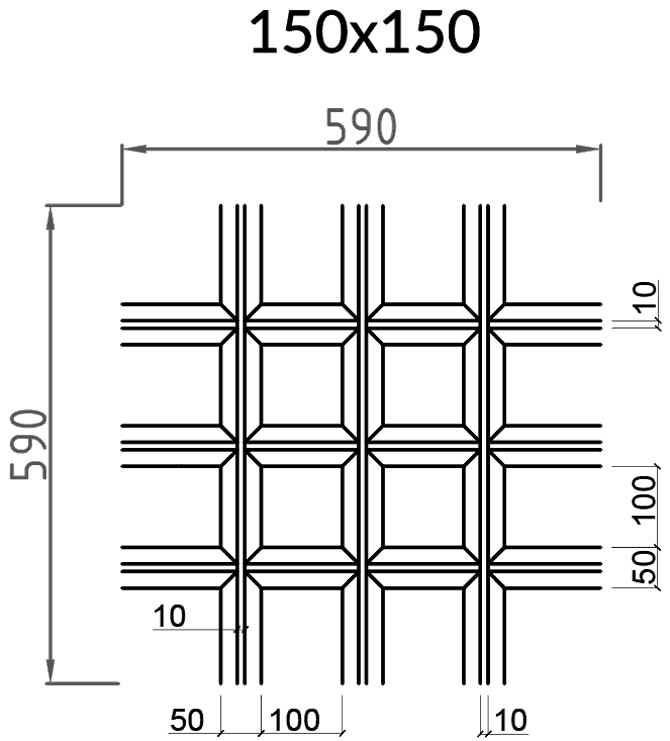

Вид и количество профилей высотой 42,5 мм. собранной решетки металлического подвесного потолка пирамидального грильято Албес, ячейка 150х150 (размеры по осям):
- Профили "мама" - 3 шт.
- Профили "папа" - 3 шт.

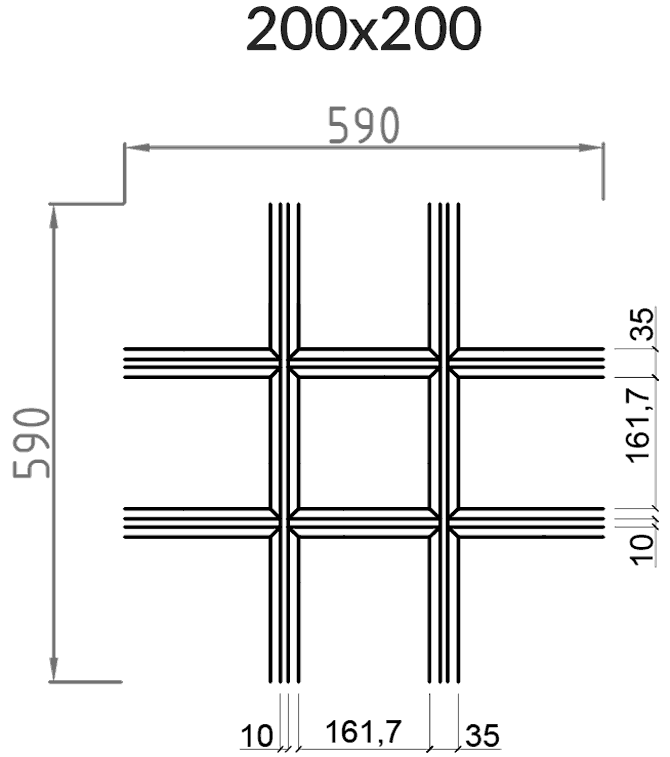

Вид и количество профилей высотой 35 мм. собранной решетки металлического подвесного потолка пирамидального грильято Албес, ячейка 200х200 (размеры по осям):
- Профили "мама" - 2 шт.
- Профили "папа" - 2 шт.

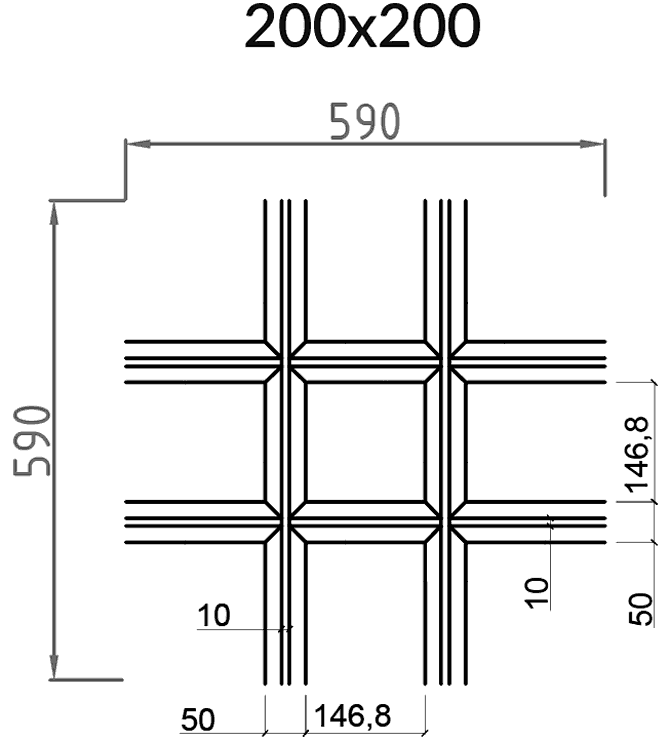

Вид и количество профилей высотой 42,5 мм. собранной решетки металлического подвесного потолка пирамидального грильято Албес, ячейка 200х200 (размеры по осям):
- Профили "мама" - 2 шт.
- Профили "папа" - 2 шт.

Технические характеристики потолка Албес пирамидальный грильято:
Размеры профилей (планок) "мама", мм. - длина 600, высота 35 или 42,5, ширина 10
Размеры профилей (планок) "папа", мм. - длина 600, высота 35 или 42,5, ширина 10
Материал изготовления профилей - алюминий
Толщина металла профилей, мм. - AL 0,3-0,4
Перфорация, диаметр отверстия в мм. - 1,5.
Режимы эксплуатации потолка - Температура не более +90 °C; Влажность воздуха по СНиП 23-02-2003 - сухая, нормальная, влажная; Степень агрессивности среды по СНиП 2. 03. П-85 - неагрессивная, слабоагрессивная
Пожаробезопасность - Горючесть НГ, Г1; Воспламеняемость В1; Токсичность Т1; Дымообразующая способность - Д1
