Promat-VE 100 и -VE 150 огнезащитное покрытие

Promat-VE 100 и -VE 150

Promat-VE 100 и VE 150 композитные элементы, TK 100-150 °C

Пример монтажа композитных элементов Promat-VE 150

Монтаж композитных элементов Promat-VE 150 на сушилке с циркуляцией воздуха

Описание материала:

Композитные элементы Promat являются крупногабаритными конструктивными элементами с чрезвычайно высокими изоляционными свойствами.

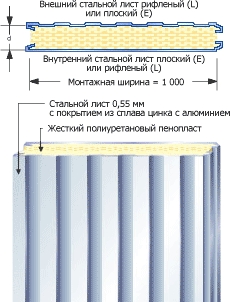

Композитный элемент (сэндвич-панель) Promat-VE 100 состоит из гальванизированных алюмоцинковым сплавом стальных листов с сердцевиной из вспененного полиуретана, не содержащего фреонов.

Композитный элемент (сэндвич-панель) Promat-VE 150 состоит из стальных листов, гальванизированных алюмоцинковым сплавом, с сердцевиной из вклеенной минеральной ваты, не имеет гигиенических ограничений при обработке. Элементы применяются как готовые детали стеновых, потолочных и перегородочных конструкций или вытяжных каналов промышленного оборудования, сушилок и печей.

Диаграмма теплопередачи композитного элемента Promat -VE 100

Диаграмма теплопередачи композитного элемента Promat -VE 150

Преимущества и свойства:

крупногабаритные, самонесущие
высокий изолирующий эффект
высокая термическая стабильность
минимальные тепловые мосты
устойчивость к коррозии и гниению
высокая химическая стойкость
вибрационная стойкость
надежное, разнообразное крепление и соединение
звукоизоляция
длительный срок службы
энергосберегающие
хорошо сохраняют форму
элегантное внешнее оформление благодаря разнообразным декоративным покрытиям
снижают расходы, т.к. являются системой, готовой к монтажу; легко обрабатываются

Области применения:

сушильные установки всех видов для керамики, древесины, лака, текстиля, бумаги, кожи и т.д
машины и оборудование, например, установки производства термоусаживающейся плёнки, установки вакуумного напыления, тоннельные печи и т.д.
дымоходы, вентиляционные установки и кондиционеры
хлебопекарное оборудование
сырые помещения

Технические данные
Обозначение	Композитный элемент Promat VE 100		Композитный элемент Promat VE 150
Классификационная температура	100°C		150 °C
Толщина стального листа	0,55 мм		0,63 мм, 0,75 мм
Класс материала по DIN 4102	B 1, трудновоспламеняемый		A 1, негорючий
Толщина элемента (мм)	Тепловое сопротивлением2 K/Вт	Коэффициент теплопроводности Вт/м2 K	Тепловое сопротивлением2 K/Вт	Коэффициент теплопроводности Вт/м2 K
40	1,56	0,58
60	2,36	0,39	1,45	0,62
80	3,16	0,30	1,95	0,47
100			2,45	0,38
120			2,95	0,32

Отпускные формы, вес, размеры
Композитные элементы Promat VE 100				Композитные элементы Promat VE 150
Обозначение элемента	Толщина (мм)	Вес (кг/м²)	Макс. длина(м)	Обозначение элемента	Толщина (мм)	Вес (кг/м²)	Макс. длина (м)
VE100 L-E40	40	11,1	16,5
VE100 L-E60	60	12,0	16,5	VE 150 L-E 60	60	18,8	12,7
VE100L-E80	80	12,9	16,5	VE 150 L-E 80	80	20,8	11,5
				VE 150 L-E 100	100	22,8	10,5
				VE 150 L-E 120	120	24,8	9,6
Возможные комбинации стальных листов: E-E, L-E, L-L

Обработка и применение:
Композитные элементы Promat можно обрабатывать специальным инструментом

Резка:
При резке следует соблюдать предельно допустимые концентрации образующейся пыли. Как правило, рекомендуется использование вытяжки.

Допуски:

Допуски на размеры стандартных плит:
по длине:	± 2% (макс. 5 мм)
по монтажной ширине:	± 2 мм
по толщине:	± 2 мм

Внимание!
Все указанные в каталоге Promat технические данные являются усредненными характеристиками готовой продукции. Все изделия сертифицированы. Для их использования в конструкциях и системах противопожарной защиты необходимо следовать сертификационной документации. Требуйте паспорт безопасности.
Обозначения на маркировочных табличках соответствует требованиям действующих норм. Постоянно дополняемые и расширяемые рекомендации по применению и обработке опираются на практический опыт и результаты проводимых испытаний в компании Promat (промат). Так как проверка необходимых предпосылок и использованных способов применения изделий находится вне компетенции компании Promat, необходимо сочетать рекомендации компании Promat с местными условиями. Перед проведением работ опробуйте применяемые материалы.
