Promatherm - VE 400 Promat огнезащитное покрытие

Promatherm - VE 400

Promat Promatherm-VE 400 композитный элемент, TK 400 °C

Описание материала:

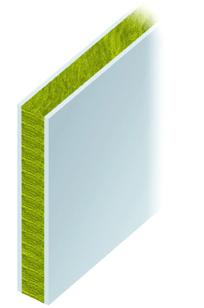

Композитный элемент (сэндвич панель) PROMATHERM - это крупногабаритный элемент с чрезвычайно высокими изоляционными свойствами

Состоит из двух изоляционных плит PROMATECT-H, соединенных с термостойкой сердцевиной из минеральной ваты.

Панели применяются как готовые элементы в стеновых и потолочных конструкциях, перегородках или газоотводных каналах промышленных сушилок, печей и оборудования. Материалы безопасны в отношении промышленной гигиены и не имеют связанных с этим ограничений.

Роликовая печь с облицовкой из композитных элементов Promat Promatherm® 400 VE

Роликовая печь с облицовкой из композитных элементов PROMATHERM 400 VE

Композитный элемент Promat Promatherm®

Преимущества и свойства:

отсутствие ограничений по гигиене труда
крупногабаритные, самонесущие
хороший изолирующий эффект, высокая термическая стабильность
минимальные тепловые мосты
стойкость к коррозии и гниению
высокая химическая стойкость
вибрационная стойкость
надежность и многовариантность крепления и соединений
простое устройство проемов
открыты для диффузии, отсутствие образования конденсата
противопожарная защита, звукоизоляция
длительный срок службы
экономия энергии
хорошо сохраняют форму, незначительное тепловое расширение
возможно нанесение разных покрытий
снижают расходы, т.к. являются системой, готовой к монтажу; легко обрабатываются

Обработка и применение:
Композитные элементы из PROMATECT легко обрабатываются (режутся, сверлятся, фрезеруются и т.д.).

Раскрой:
При резке следует соблюдать предельно допустимые концентрации образующейся пыли. Как правило, мы рекомендуем использовать вытяжку.

Обработка поверхности:

Физические и технологические свойства изоляционных плит PROMATECT-H позволяют применять декоративное оформление поверхностей. Композитные элементы PROMATHERM являются гигроскопичными и паропроницаемыми. Абсорбция и десорбция воды и пара происходит без ущерба показателям прочности.

При применении в условиях высокой влажности следует обращать внимание на изменение способности поглощать водяной пар вследствие окраски поверхности. В случае, когда производственный процесс требует отсутствия пыли, например в цехах лакирования, такие критические зоны, как стыки и отверстия, должны быть очищены от пыли.

Области применения:

сушильные установки всех видов для керамики, древесины, лака, текстиля, бумаги, кожи и т.д.
машины и оборудование, например, установки для производства термоусаживающейся плёнки, установки вакуумного напыления, тоннельные печи и т.д.
дымоходы, вентиляционные установки и кондиционеры
хлебопекарное оборудование
сырые помещения

Технические данные
Обозначение	PROMATHERM-VE400
Цвет	серый
Классификационная температура	400 °C
	Изоляционная плита PROMATECT-H	Сердцевина из минеральной ваты PROMALAN-CR
Класс материала по DIN 4102	A1, негорючий	A1, негорючий
Плотность, ρ	900 кг/м³	150 кг/м³
Прочность на сжатие	9,3 Н/мм²	0,115 Н/мм²
Теплопроводность, λ	0,19 Вт/м K	0,05 Вт/м K
Изоляционная сердцевина	по желанию заказчика возможно использование материала с более низкой плотностью
Нагрузка в области перекрытий	допуск строительного надзора по нагрузкам, создаваемым движением объектов, отсутствует

Отпускные формы
Размеры и вес
Толщина внешних плит	8 мм
Стандартные форматы	3000x1250 мм,	2500x1250 мм
Толщина элемента (мм)	Толщина сердцевины (мм)	Вес (кг/м²)
45	28	19,0
65	48	22,0
85	68	25,0
105	88	28,0

Кривая теплопроводности для PROMATHERM-VE 400 (толщина 65 мм)

Диаграмма теплопередачи

Критерии выбора:

температурный диапазон
теплоизоляционная способность, низкие тепловые потери
незначительный вес, незначительное аккумулирование тепла
самонесущие, крупногабаритные элементы, сборная конструкция
противопожарная защита и звукоизоляция

Допуски
Допуски на размер стандартных плит:
по длине и ширине:	± 5 мм
по толщине для 45-105 мм	± 3 мм

Резка
Раскрой плит производится по желанию заказчика по его чертежам.

Пример:
Температура внутри: T_i	= 350°C
выбранную толщину стенки s	= 65 мм

Из этого следует:
Температура наружной стены T_стен	= 50 °C
Тепловые потери Q	= 340 Вт/м²

Внимание!
Все указанные в каталоге Promat технические данные являются усредненными характеристиками готовой продукции. Все изделия сертифицированы. Для их использования в конструкциях и системах противопожарной защиты необходимо следовать сертификационной документации. Требуйте паспорт безопасности.
Обозначения на маркировочных табличках соответствует требованиям действующих норм. Постоянно дополняемые и расширяемые рекомендации по применению и обработке опираются на практический опыт и результаты проводимых испытаний в компании Promat (промат). Так как проверка необходимых предпосылок и использованных способов применения изделий находится вне компетенции компании Promat, необходимо сочетать рекомендации компании Promat с местными условиями. Перед проведением работ опробуйте применяемые материалы.
