Албес Кубообразная рейка

Кубообразный дизайн реечного подвесного потолка Албес имеет современный красивый вид. Благодаря удобному креплению реек на гребенку конструкцию можно размещать на стене. Рейка потолка изготавливается из алюминия или оцинкованной стали. Доступна следующая высота реек - 50, 80, 100, 85, 110, 160, 200, 250 и 300 мм. Рейка может быть перфорирована, равномерно окрашена порошковой краской в различные цвета, или иметь декоративную покраску термо-вакуумной технологией под камень, дерево или другой рисунок (сублимация). Доступны возможные варианты системы реек - A50S, A60S, A70S, A70S новинка, A95S, A100S.

Принцип монтажа и размеры металлического реечного подвесного потолка Албес кубообразная рейка (кубота)

Основной состав конструкции реечного подвесного потолка Албес кубообразного дизайна:
1. Рейка кубообразного дизайна
2. Гребенка
3. Уголок
4. Подвес регулируемый

A50S система кубообразного дизайна реечного подвесного потолка Албес:

Характеристики рейки A50S кубообразного потолка Албес, соответственно:
Марки изделия - A38/S, A50/S, A85/S, A110/S, A160/S, A200/S, A250/S, A300/S
Марка системы - A50S
Длина рейки, мм. - стандартные размеры 3000 или 4000; под заказ до 6000 (A38/S, A50/S), стандартные размеры 3000 или 4000 мм. (A85/S, A110/S, A160/S, A200/S, A250/S, A300/S)
Ширина рейки, А, мм. - 30
Высота рейки, Н1 - 38 мм.; 50 мм.; 85 мм.; 110 мм.; 160 мм.; 200 мм.; 250 мм.; 300 мм.
Высота, Н - 74,50 мм., 86,50 мм., 121,50 мм., 146,50 мм., 196,50 мм., 236,50 мм., 286,50 мм., 336,50 мм.
Зазор, С, мм. - 20 (A38/S, A50/S, A85/S, A110/S), 70, 120, 170 (A50/S, A85/S, A110/S, A160/S, A200/S, A250/S, A300/S)
Материал изготовления - алюминий, оцинкованная сталь
Толщина металла: AL 0,3 - 0,58 мм., Сталь 0,4 мм.(A38/S); AL 0,4 - 0,78 мм., Сталь 0,5 - 0,7 мм. (A50/S, A85/S, A110/S, A160/S); AL 0,58 - 0,78 мм., Сталь 0,5 - 0,7 мм. (A200/S, A250/S, A300/S)
Перфорация AI, диаметр в мм. = 1,5
Температура эксплуатации: не должна превышать +90 °C.
Пожаробезопасность: горючесть - НГ, Г1; воспламеняемость - В1; токсичность - Т1; дымообразующая способность - Д1
Влажность: эксплуатация в сухих, нормальных, влажных условиях по СНиП 23-02-2003
Степень агрессивности среды: неагрессивная, слабоагрессивная по СНиП 2. 03.11-85

Состав конструкции металлического реечного подвесного потолка Албес кубообразного дизайна, для системы A50S (марка изделия соответственно):

1. Рейка (A38/S, A50/S, A85/S, A110/S, A160/S, A200/S, A250/S, A300/S)

2. Гребенка, везде ВТ-4-50, ВТ-12-50

3. Уголок, везде PL-19X24, PLL

4. Подвес, везде АП, "ЕВРО", "Нониус-подвес"

5. Соединительный элемент L=200, A_S (A38/S)

6. Раскладка, ASB-50, ASM-50 (A38/S)

7. Соединительный элемент для гребенки, везде ВТ-4-50 ВТ-12-50

8. Декоративная вставка, ДВ70, ДВ120, ДВ170 (A50/S, A85/S, A110/S, A160/S, A200/S, A250/S, A300/S)

9. Торцевая заглушка, везде A_S

10. Фиксатор рейки, везде A_S 30z


A60S система кубообразного дизайна реечного подвесного потолка Албес:

Характеристики рейки A60S кубообразного потолка Албес, соответственно:
Марки изделия - A25/35/S
Марка системы - A60S
Длина рейки, мм. - стандартные размеры 3000 или 4000; под заказ до 6000
Ширина рейки, А, мм. - 25
Высота рейки, Н1, мм. - 35
Высота, Н, мм. - 60
Зазор, С, мм. - 25
Материал изготовления - алюминий, оцинкованная сталь
Толщина металла: AL 0,3 - 0,58 мм., Сталь 0,4 мм.
Перфорация AI, диаметр в мм. = 1,5
Температура эксплуатации: не должна превышать +90 °C.
Пожаробезопасность: горючесть - НГ, Г1; воспламеняемость - В1; токсичность - Т1; дымообразующая способность - Д1
Влажность: эксплуатация в сухих, нормальных, влажных условиях по СНиП 23-02-2003
Степень агрессивности среды: неагрессивная, слабоагрессивная по СНиП 2. 03.11-85

Состав конструкции металлического реечного подвесного потолка Албес кубообразного дизайна, для системы A60S (марка изделия соответственно):

1. Рейка (A25/35/S)

2. Гребенка, ВТ-4-60

3. Уголок, PL-19X24, PLL

4. Подвес, АП, "ЕВРО", "Нониус-подвес"

5. Соединительный элемент L=200, A25/35/S

6. Соединительный элемент для гребенки, ВТ-4-60

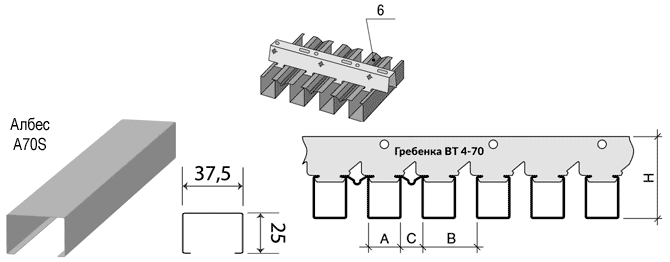

A70S система кубообразного дизайна реечного подвесного потолка Албес:

Характеристики рейки A70S кубообразного потолка Албес, соответственно:
Марки изделия - A25/S
Марка системы - A70S
Длина рейки, мм. - стандартные размеры 3000 или 4000; под заказ до 6000
Ширина рейки, А, мм. - 37,5
Высота рейки, Н1, мм. - 25
Высота, Н, мм. - 61,5
Зазор, С, мм. - 32,7
Материал изготовления - алюминий, оцинкованная сталь
Толщина металла: AL 0,3 - 0,58 мм., Сталь 0,4 мм.
Перфорация AI, диаметр в мм. = 1,5
Температура эксплуатации: не должна превышать +90 °C.
Пожаробезопасность: горючесть - НГ, Г1; воспламеняемость - В1; токсичность - Т1; дымообразующая способность - Д1
Влажность: эксплуатация в сухих, нормальных, влажных условиях по СНиП 23-02-2003
Степень агрессивности среды: неагрессивная, слабоагрессивная по СНиП 2. 03.11-85

Состав конструкции металлического реечного подвесного потолка Албес кубообразного дизайна, для системы A70S (марка изделия соответственно):

1. Рейка (A25/S)

2. Гребенка, ВТ-4-70

3. Уголок, PL-19X24, PLL

4. Подвес, АП, "ЕВРО", "Нониус-подвес"

5. Соединительный элемент L=200, A25/S

6. Соединительный элемент для гребенки, ВТ-4-70

7. Раскладка, ASB-70


A70S Новинка, система кубообразного дизайна реечного подвесного потолка Албес:

Характеристики рейки A70S Новинка кубообразного потолка Албес, соответственно:
Марки изделия - А40/50/S, А40/70/S, А40/100/S
Марка системы - A70S
Длина рейки, мм. - стандартные размеры 3000 или 4000
Ширина рейки, А, мм. - 40
Высота рейки, Н1, мм. - 50; 70; 100
Высота, Н, мм. - 86,50; 106,50; 136,50
Зазор, С, мм. - 32,70 (А40/50/S); 105,40 (А40/70/S, А40/100/S)
Материал изготовления - алюминий, оцинкованная сталь
Толщина металла: AL 0,4 - 0,6 мм., Сталь 0,5 мм.
Перфорация AI, диаметр в мм. = 1,5
Температура эксплуатации: не должна превышать +90 °C.
Пожаробезопасность: горючесть - НГ, Г1; воспламеняемость - В1; токсичность - Т1; дымообразующая способность - Д1
Влажность: эксплуатация в сухих, нормальных, влажных условиях по СНиП 23-02-2003
Степень агрессивности среды: неагрессивная, слабоагрессивная по СНиП 2. 03.11-85

Состав конструкции металлического реечного подвесного потолка Албес кубообразного дизайна, для системы A70S Новинка (марка изделия соответственно):

1. Рейка (А40/50/S, А40/70/S, А40/100/S)

2. Гребенка, везде ВТ-4-70

3. Уголок, везде PL-19X24, PLL

4. Подвес, "ЕВРО", "Нониус-подвес"

5. Соединительный элемент L=200, А40/50/S, А40/70/S, А40/100/S

6. Соединительный элемент для гребенки, ВТ-4-70

7. Раскладка, ASB-70 (A40/50/S)

8. Фиксатор рейки, A_S 40 (А40/70/S, А40/100/S)


A95S система кубообразного дизайна реечного подвесного потолка Албес:

Характеристики рейки A95S кубообразного потолка Албес, соответственно:
Марки изделия - А50/50/S, А75/50/S
Марка системы - A95S
Длина рейки, мм. - стандартные размеры 3000 или 4000, под заказ до 6000
Ширина рейки, А, мм. - 50 (А50/50/S), 75 (А75/50/S)
Высота рейки, Н1, мм. - 50
Высота, Н, мм. - 82,6
Зазор, С, мм. - 45 (А50/50/S), 20 (А75/50/S)
Материал изготовления - оцинкованная сталь
Толщина металла: Сталь 0,4 - 0,5 мм.
Температура эксплуатации: не должна превышать +90 °C.
Пожаробезопасность: горючесть - НГ, Г1; воспламеняемость - В1; токсичность - Т1; дымообразующая способность - Д1
Влажность: эксплуатация в сухих, нормальных, влажных условиях по СНиП 23-02-2003
Степень агрессивности среды: неагрессивная, слабоагрессивная по СНиП 2. 03.11-85
Особенности: Монтаж гребенок ведется строго по направлению стрелок.

Состав конструкции металлического реечного подвесного потолка Албес кубообразного дизайна, для системы A95S (марка изделия соответственно):

1. Рейка (А50/50/S, А75/50/S)

2. Гребенка, везде ВТ-17-95 (как вариант)

3. Уголок, везде PL-19X2A, PLL

4. Подвес, "ЕВРО", "Нониус-подвес"

5. Соединительный элемент L=200, А50/50/S, А75/50/S

6. Соединительный элемент для гребенки, везде ВТ-17-95

7. Декоративная вставка, ДВА6 (А50/50/S)


Варианты гребенки ВТ-17 для рейки A95S кубообразного потолка Албес и размеры, соответственно:
Марка гребенки / Зазор, С1 (А50/50/S), мм. / Зазор, С2 (А75/50/S), мм. / Размер модуля, В, мм.
ВТ-17-85 / 35 / 10 / 85
ВТ-17-95 / 45 / 20 / 95
ВТ-17-105 / 55 / 30 / 105
ВТ-17-115 / 65 / 40 / 115
ВТ-17-125 / 75 / 50 / 125
ВТ-17-135 / 85 / 60 / 135
ВТ-17-145 / 95 / 70 / 145

A100S система кубообразного дизайна реечного подвесного потолка Албес:

Характеристики рейки A100S кубообразного потолка Албес, соответственно:
Марки изделия - А80/35/S, А80/80/S, А80/100/S
Марка системы - A100S
Длина рейки, мм. - стандартные размеры 3000 или 4000
Ширина рейки, А, мм. - 80
Высота рейки, Н1 - 35 мм.; 80 мм.; 100 мм.
Высота, Н - 71,5 мм., 116,5 мм., 136,5 мм.
Зазор, С, мм. - везде 20
Материал изготовления - алюминий, оцинкованная сталь
Толщина металла: AL 0,4 - 0,78 мм., Сталь 0,5 - 0,7 мм.
Температура эксплуатации: не должна превышать +90 °C.
Пожаробезопасность: горючесть - НГ, Г1; воспламеняемость - В1; токсичность - Т1; дымообразующая способность - Д1
Влажность: эксплуатация в сухих, нормальных, влажных условиях по СНиП 23-02-2003
Степень агрессивности среды: неагрессивная, слабоагрессивная по СНиП 2. 03.11-85

Состав конструкции металлического реечного подвесного потолка Албес кубообразного дизайна, для системы A100S (марка изделия соответственно):

1. Рейка (А80/35/S, А80/80/S, А80/100/S)

2. Гребенка, везде ВТ-4-50, ВТ-12-50

3. Уголок, везде PL-19X24, PLL

4. Подвес, везде АП, "ЕВРО", "Нониус-подвес"

5. Соединительный элемент L=200, везде A_S

6. Раскладка, ASB-50, ASM-50 (A80/35/S, для Модуля (B) размером 100 мм.)

7. Соединительный элемент для гребенки, везде ВТ-4-50, ВТ-12-50

8. Декоративная вставка, ДВ70 (А80/35/S, А80/80/S, А80/100/S), ДВ120 (А80/80/S, А80/100/S)

9. Торцевая заглушка, везде A_S

10. Фиксатор рейки, везде A_S 80
