Инструкция по монтажу фальшпола Lindner Ligna, Nortec

Прочитать о фальшполах здесь
Выбрать и купить фальшпол Lindner здесь

Комментарии к инструкции

Прочитайте эту инструкцию и следуйте ей, чтобы обеспечить монтаж фальшпола Lindner Ligna, Nortec без проблем. Она содержит в себе важные сведения и указания, которые вы должны учитывать во время монтажа фальшпола.
Пожалуйста, соблюдайте все правила техники безопасности!
Для сохранения ясности данная инструкция не включает в себя детализированное описание по каждому из этапов монтажа фальшпола.
В настоящем документе текст и изображения представлены в качестве примера. Исключается любая гарантия полноты данных, претензии не принимаются. Тем не менее мы будем рады помочь, если у вас появились вопросы или потребуется помощь.
Монтаж фальшпола должен осуществляться только квалифицированным персоналом, обладающим необходимыми для этого знаниями и навыками. Тщательное и регулярное техническое обслуживание фальшпола увеличивают срок его эксплуатации и повышают уровень надежности.

Примечание к инструкции

Перед началом монтажа площадь помещения должна быть рационально разделена на сегменты. Необходимо создать план укладки фальшпола.
В зависимости от типа фальшпола и финишного покрытия следует заложить в план укладки соответствующие деформационные швы и придерживаться этого плана.
В настоящей инструкции по монтажу фальшпола Lindner не описан монтаж растяжек. Они перенимают горизонтальные нагрузки, воздействующие на фальшпол. Растяжки планируются и устанавливаются индивидуально применительно к конкретному проекту. Также отсутствует описание монтажа некоторых других аксессуаров. Если у вас возникли вопросы и вам требуется помощь, просим вас обращаться к нам используя форму заказа на сайте..

Общая информация, условия монтажа

• Поставленная продукция должна быть идентифицирована, проверена на соответствие количеству, качеству, полноте. Претензии к материалу в смонтированном виде не принимаются. Для того, чтобы претензия была рассмотрена, необходимо подать ее сразу после обнаружения недостатков.
• Материал должен храниться в сухом помещении с равномерно поддерживаемой температурой (20 ± 5°C, относительная влажность воздуха 40 - 65 %). Не хранить под открытым небом и беречь от влаги!
• Чтобы избежать деформации плит, их следует хранить на ровной поверхности.
• Перед монтажом необходимо выдержать материал при температуре помещения, в котором будет уложен фальшпол, в течение не менее 48 часов.
• При штабелировании нужно следить за тем, чтобы плиты фальшпола были сложены „лицом к лицу» и «спинкой к спинке» во избежание отпечатывания номера партии, указываемого на оборотной стороне плит, на финишном покрытии.
• Монтаж разрешается начинать только тогда, когда достигнуты требуемые климатические условия и закрыты фасады.
• Основание должно быть сухим , ровным, прочным, без трещин, лунок и химических веществ (жиры, масла). Общая сушка должна быть доведена до степени, когда станет невозможна дальнейшая усадка здания.
• Рекомендуется обработать черный пол противопылевой грунтовкой, чтобы тем самым обеспечить надлежащее приклеивание стойки к основанию. Перед нанесением грунтовки основание нужно подмести щеткой либо пропылесосить.
• При наличии вентилируемого подпольного пространства следует использовать двухкомпонентную грунтовку. Все вертикальные строительные элементы подлежат обработке грунтовкой до уровня финишной высоты фальшпола. Проемы в потолке должны быть закрыты герметичным и эластичным соединением.
• Основание должно быть достаточно износостойким. До начала монтажа необходимо удалить тонкие слои раствора и незакрепленные фрагменты.
• Основание должно быть достаточно прочным и принимать на себя все возникающие нагрузки. Основание должно соответствовать допускам на плоскостность согласно DIN 18 202, таблица 3, строка 2 (последний выпуск) либо свойства и характеристики определяются дополнительными договоренностями.
• Если адгезивные свойства основания неясны (например, основание представляет собой ПВХ-покрытие, грунтовку или стяжку), с приклеенными стойками необходимо провести испытание прочности сцепления согласно AGI a20 для определения прочности основания. Требуемая минимальная прочность должна составлять 110 Н. Значение прочности устанавливается путем отрыва стойки от черного пола.
• Следует проверить прямоугольность помещения, чтобы избежать узко нарезанных плит.
• Перед началом монтажа площадь помещения должна быть рационально разделена на сегменты. Мы рекомендуем создать план укладки фальшпола. При необходимости мы составим для вас такой план.
• Обрезанные плиты и плиты с вырезами должны опираться на дополнительные стойки и/или профили.
• Зафиксированные высоты (например, отметка +1.00 м от чистого пола, лифты, лестничная клетка) следует проконтролировать до начала монтажа.
• Детали по исполнению напольных розеточных лючков, перекрытий и проч. должны быть распланированы применительно к конкретному проекту.
• Укладчик обязан организовать свое рабочее место таким образом, чтобы исключить несчастные случаи и повреждение материала.
• На все вертикальные строительные элементы должен быть наклеен уплотнитель (кромочная лента).
• После завершения монтажных работ смонтированный фальшпол следует защитить от повреждений, которые могут произойти при проведении других работ в этом помещении, уложив на него, например, ДВП.
• Внимание! Отсутствие или изменение элементов конструкции отрицательно влияет на выполнение функциональных задач фальшпола и может привести к материальному ущербу либо к травмам. Не изменяйте и не удаляйте какие-либо установленные элементы конструкции. Закрепите все показанные в инструкции / необходимые элементы конструкции.


Элементы конструкции фальшпола

1. Плиты фальшпола на деревянном поддоне
2. Клей для стоек
3. Кромочная лента
4. Стойки фальшпола
5. Накладки на стойку с 4-мя или 2-мя ограничителями проводящие или непроводящие
6. Фиксатор резьбы без растворителей
7. Однокомпонентная противопылевая грунтовка, концентрат
8. Состав для обработки среза плит
9. Алюминиевые выравнивающие пластины 0,2 мм; 0,5 мм


Дополнительные элементы конструкции фальшпола

10. Двухкомпонентная противопылевая грунтовка
11. Кромочная лента из минеральной ваты
12. Стрингеры RO, RL, RM
13. Клемма полки для кабелей
14. Саморезы для фиксации стрингеров
15. Элемент растяжки
16. Накладки на стойку тип Corner Lock
17. Растяжка M6 – M12 с резьбовым стержнем
18. Плиты с вырезом под встраиваемые элементы
19. Крепеж для привинчивания плиты
20. Профили CL, CS, CM, CH
21. Стойка SW 90
22. Болты с прямоугольной головкой
23. Звукопоглощающие подкладки
24. Заземляющие клеммы


Необходимый инструмент для монтажа фальшпола

1. Поворотный лазерный уровень, нивелир или шланговый уровень (не показан)
2. Пылесос
3. Щетка для подметания и/или нанесения противопылевой грунтовки
4. Ленточные пилы
5. Пистолет под 600 мл картридж
6. Водяной уровень для фальшполов
7. Уголок
8. Вакуумный подъемник или подъемник для плит с ковровым покрытием
9. Шнур (бечевка, толстая нить) для проверки прямолинейности
10. Клинья пластиковые или деревянные
11. Складная линейка
12. Карандаш
13. Нож
14. Шуруповерт аккумуляторный (отвертка)
15. Кисть


Монтаж фальшпола

Очистка и грунтование основания

A 6.1.1 Перед монтажом черный пол пропылесосить или подмести.
A 6.1.2 Если требуется, нанести противопылевую грунтовку (применять согласно инструкции от производителя).

• Основание должно быть сухим, ровным, прочным, без трещин, лунок и химических веществ (жиры, масла). Общая сушка должна быть доведена до степени, когда станет невозможна дальнейшая усадка здания.
• Основание должно быть достаточно износостойким. До начала монтажа необходимо удалить тонкие слои раствора и незакрепленные фрагменты.
• При вентилируемых полах мы рекомендуем обработать основание двухкомпонентной противопылевой грунтовкой либо аналогичным составом. Следуйте инструкции по применению от производителя.


Определение и контроль точки отсчета

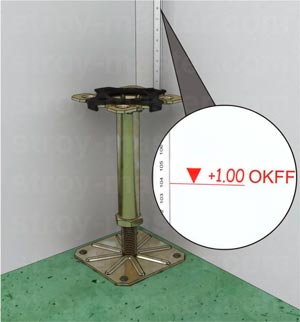

Определить точку отсчета (например, отметка + 1,00 м от чистого пола, лифта или лестничной клетки).

• Отметка +1,00 м от чистого пола означает 1 м над верхним краем смонтированного фальшпола (OKFF), включая финишное покрытие. Таким образом, исходная (первая) стойка должна быть установлена ниже на толщину покрытия и плиты (как показано на иллюстрации).


Подготовка стойки фальшпола к монтажу

Зафиксировать накладку на верхней части стойки фальшпола: для углов использовать накладки без ограничителей, по периметру помещения – с двумя и в основной площади – с четырьмя ограничителями.

Подготовка накладок на стойки фальшпола без ограничителей

Если требуются накладки с двумя ограничителями либо без них, лишние ограничители отрезаются ножом. Соблюдайте технику безопасности при работе с острыми предметами.

Установка первой стойки фальшпола

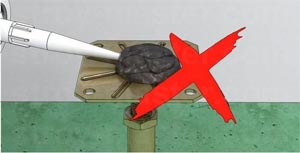

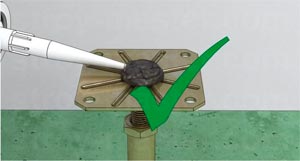

На нижнюю часть стойки нанести клей для стоек (количеством примерно с грецкий орех). Следуйте инструкции по применению от производителя.
Перевернуть стойку и установить на исходное место. Выставить стойку на нужную высоту с помощью уровня (шланговый уровень, нивелир, лазер и т.д.). Внимание: учитывать толщину плиты!
Оставить приклеенную стойку на просушку согласно инструкции на упаковке с клеем от производителя.

• Подконструкцию монтировать в соответствии с планом укладки фальшпола.
• Монтировать фальшпол имеют право только обученные специалисты.
• В плане допустимых нагрузок необходимо следить за тем, чтобы расстояние между соседними стойками (различается в зависимости от системы) не было превышено!


Особые случаи / меры

Этапы работы этого раздела необходимы к выполнению в зависимости от ситуации на строительной площадке или от требований к статике. Они не являются звеньями общего монтажа.
Выравнивание неровностей черного пола

Использовать клинья для выравнивания значительных неровностей основания.

Фиксация дюбелями стоек к черному полу

При наличии требований по статике (безопасность при землетрясениях, растяжки) стойки фиксируются к основанию посредством подходящих дюбелей.

• Фиксация дюбелями производится в диагонально расположенных отверстиях в основании стойки.
• Непосредственно примыкающая стойка фиксируется дюбелями в смещенные на 90° отверстия.
• Крепление дюбелями производить только после полного отверждения клея для стоек!


Понижение уровня шума

При повышенных требованиях к звукоизоляции можно применять звукопоглощающие подкладки. Они фиксируются клеем между черным полом и основанием стойки.

• Рекомендуется перед монтажом склеить звукопоглощающую подкладку с основанием стойки, чтобы избежать скольжения основания стойки во время монтажа.
• Если используется звукопоглощающая подкладка, разрешенная максимальная нагрузка составляет не более 3 кН.


Установка стоек фальшпола для первой плиты

Две другие стойки фальшпола смонтировать на нужном расстоянии, так же как был произведен монтаж первой стойки фальшпола, и выровнить их по высоте с помощью регулировочного винта.

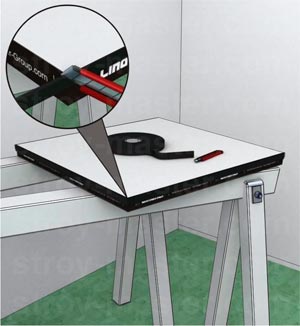

Приклеивание кромочной ленты на плиту

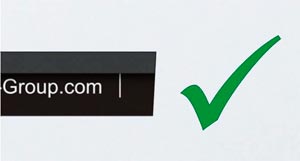

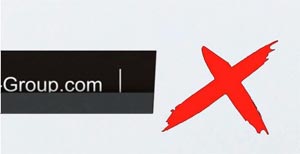

Размотать кромочную ленту и клеевой стороной плотно приклеить к верхней кромке плиты фальшпола (на плиту, монтируемую в углу, приклеить ленту на две стороны).
Обрезать кромочную ленту по длине плиты.

• Кромочная лента наклеивается на те стороны плит, которые примыкают к стене.
• Если требуется (например, в целях пожарной безопасности), вместо кромочной ленты можно использовать полоски из минеральной ваты.


Монтаж первой плиты фальшпола

Плиту фальшпола уложить на смонтированные стойки.

• В случае, если на плиту наклеено финишное покрытие, необходимо следить за направлением укладки.

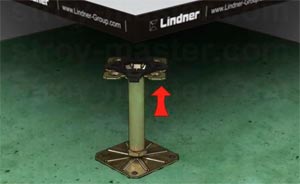

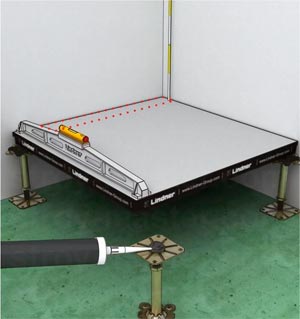

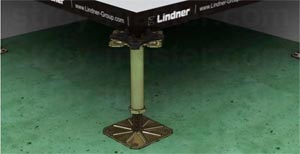

Установить стойку, как и ранее установленные стойки, под оставшийся неподдерживаемый угол плиты. Выровнить по высоте с помощью регулировочного винта.

• Если стены кривые, рекомендуем начать второй ряд плит с расстоянием примерно в половину плиты (300 мм). В этом случае пристенные плиты первого ряда будут обрезными плитами.


Выравнивание первой уложенной плиты фальшпола

Проконтролировать высоту плиты фальшпола с помощью водяного уровня и при необходимости скорректировать.
Еще раз проверить высоту и, если нужно, скорректировать.

Фиксация высоты фальшпола

Все стойки исходной плиты, а также все остальные стойки, используемые в монтаже, должны быть защищены от изменения высоты сразу после юстирования.
Вариант 1 Болт с резьбой верхней части стойки. Нанести фиксатор резьбы в область резьбы. Смотри иллюстрацию слева.
Вариант 2 Болт с резьбой нижней части стойки. Нанести фиксатор резьбы сверху. Смотри иллюстрацию справа.

• Сведения по использованию фиксатора резьбы Lindner содержатся в действующих техническом листе и листе безопасности.


Определение исходной точки для монтажа ряда плит фальшпола

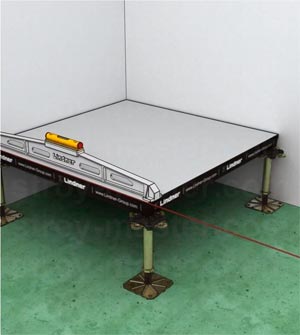

Натянуть шнур для монтажа первого ряда плит параллельно стене или пристенной плите.
Контролировать прямолинейность натяжения шнура.

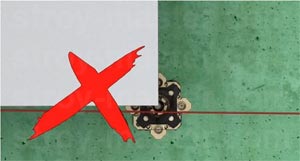

• Не использовать окрашенный разметочный шнур в качестве шнура для монтажа! Он загрязняет финишные покрытия, наклеенные на плиты.


Монтаж первого ряда плит фальшпола

Смонтировать стойки и плиты фальшпола первого ряда повторяя действия по монтажу первой плиты, с учетом того, что первые две стойки уже стоят.
С помощью водяного уровня проконтролировать высоту смонтированных плит в обоих направлениях и при необходимости скорректировать.

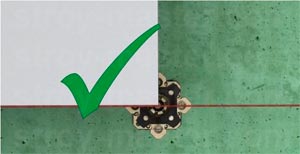

• Края плит выравнивать по натянутому шнуру.


Контроль ряда плит фальшпола

Осуществлять постоянный контроль при установке необходимого количества плит

• Важно: Следите за тем, чтобы первый смонтированный ряд плит был уложен ровно линейно и снивелирован по высоте, так как он является ориентиром для монтажа последующих рядов!


Монтаж следующих рядов плит фальшпола

Смонтировать и проконтролировать второй ряд плит
Проконтролировать и, если необходимо, скорректировать первую плиту второго ряда

Контроль смещения сетки и погрешностей высоты

Описанные в данном разделе этапы работы обязательны к выполнению в процессе общего монтажа фальшпола Lindner!

Смещение сетки

Контролировать смещение сетки и при необходимости корректировать его, чтобы оно не возникало по ходу монтажа.

Выравнивание по высоте

Возможные погрешности высоты плит скорректировать с помощью алюминиевых пластин.

• Чтобы предотвратить смещение пластины, ее всегда следует помещать под накладку на стойку.


Замер подреза плиты

Измерить размер обрезной плиты, чтобы определить требуемый формат плиты фальшпола.

Обрезка плиты фальшпола

Нанести разметку на плиту фальшпола и маркировать линию среза.
Отрезать лишнюю часть плиты ленточной пилой по обозначенной линии среза.

• Соблюдайте правила техники безопасности при работе с ленточной пилой!


Приклеивание кромочной ленты к обрезанной плите фальшпола

На полученный срез нанести кисточкой состав для обработки срезов, чтобы связать пыль. Это гарантирует надежное приклеивание кромочной ленты к срезу.
Наклеить кромочную ленту вдоль среза и отрезать ее вровень с плитой.

Монтаж стоек крайнего ряда фальшпола

Смонтировать стойки крайнего ряда как описано в пунктах Подготовка стойки фальшпола к монтажу и Особые случаи / меры
Выровнить стойки согласно пункту Установка первой стойки фальшпола

Укладка обрезной плиты / плиты крайнего ряда фальшпола

Аккуратно и с легким вдавливанием вложить обрезанную плиту в сформировавшуюся сетку фальшпола.
Проконтролировать правильность посадки и высоты плиты, погрешности высоты. При необходимости скорректировать.
Зафиксировать высоту стойки как описано в пункте Фиксация высоты фальшпола

• Важно: Плиту разрешается присоединять к стене только посредством кромочной ленты.


Прочие аксессуары

Горизонтальное повышение жесткости

Закрепить стрингер на верхней части стойки фальшпола.

• Стрингеры типов RL и RM также могут использоваться для повышения несущей способности (в зависимости от системы фальшпола).
• Альтернативно стрингеры можно прикручивать к верхней части стойки.


Встраиваемые элементы в плиты фальшпола

Напольный розеточный лючок

Вставить напольный розеточный лючок по инструкции производителя в заводское, либо в самостоятельно выпиленное отверстие в плите, и закрепить его.

Вентиляционные выходы

Вставить вентиляционные выходы по инструкции производителя в заводское отверстие в плите и закрепить их.
