Инструкция по монтажу неразъемного фальшпола Lindner FLOOR and more

Инструкция по монтажу неразъемного пазогребневого кальциево-сульфатного фальшпола Lindner FLOOR and more

Комментарии к инструкции

Следуйте этой инструкции, чтобы обеспечить безупречный монтаж фальшпола . В ней содержатся важные сведения и указания, касающиеся установки неразъемного фальшпола Lindner FLOOR and more.
Пожалуйста, соблюдайте также все правила техники безопасности и обращайте внимание на предупредительные моменты.
Для сохранения ясности в данную инструкцию не включено детализированное описание каждого из этапа монтажа. В настоящем документе текст и изображения представлены в качестве примера. Исключается любая гарантия полноты данных, претензии не принимаются. Тем не менее мы будем рады помочь вам, если у вас появились вопросы или вам потребуется помощь.
Монтаж должен осуществляться только квалифицированными монтажниками, обладающим необходимыми для этого знаниями и навыками.

Информация, представленная в данном руководстве, соответствует актуальным знаниям и предназначена для информирования о монтаже
продукции. Поэтому она не гарантирует определенные свойства продуктов или их пригодность для конкретного применения. Покупатели и потребители
должны самостоятельно оценивать соответствие продукции Lindner требованиям, предъявляемым к ним в сложившихся условиях.
Если появились вопросы о возможности применения и использования фальшполов Lindner, менеджеры компании НьюСтройМастер будут рады помочь.

Примечание к инструкции

Пожалуйста, перед началом монтажа внимательно прочитайте следующие инструкции!
Действие данной инструкции по монтажу распространяется также на системы FLOOR and more power, FLOOR and more sonic и FLOOR and more acoustic.
Монтаж неразъемного фальшпола Lindner FLOOR and more требует специального опыта и должен осуществляться только обученными специалистами.
Перед началом монтажа площадь помещения должна быть рационально разделена на сегменты. Необходимо составить план укладки фальшпола.
В зависимости от финишного покрытия в план укладки необходимо заложить в план укладки соответствующие деформационные швы и строго следовать этому плану.

Общая информация, условия монтажа

• Поставленная продукция должна быть идентифицирована, проверена на соответствие количеству, качеству, полноте. Претензии к материалу в смонтированном виде не принимаются. Для того, чтобы претензия была рассмотрена, необходимо подать ее сразу после обнаружения недостатков.
• Материал должен храниться в сухом помещении с равномерно поддерживаемой температурой (20 ± 5°C, относительная влажность воздуха 40 - 65%). Не хранить под открытым небом и беречь от влаги!
• Чтобы избежать деформации плит, их следует хранить на ровной поверхности.
• Перед монтажом необходимо выдержать материал при температуре помещения, в котором будет уложен фальшпол, в течение не менее 48 часов.
• При штабелировании паллет нужно следить за тем, чтобы плиты FLOOR and more с наклеенным на заводе покрытием были сложены «лицом к лицу» и «спинкой к спинке».
• Начинать монтаж разрешается только тогда, когда в помещении сухо, а фасады закрыты.
• Основание должно быть сухим, ровным, прочным, без трещин, лунок и химических веществ (жиры, масла). Общая сушка должна быть доведена до степени, когда станет невозможна дальнейшая усадка здания.
• Рекомендуется обработать черный пол противопылевой грунтовкой, чтобы тем самым обеспечить надлежащее приклеивание стойки к основанию. Перед нанесением грунтовки основание нужно подмести щеткой либо пропылесосить.
• При наличии вентилируемого подпольного пространства следует использовать двухкомпонентную грунтовку. Все вертикальные строительные элементы подлежат обработке грунтовкой до уровня финишной высоты пола (FLOOR and more). Проемы в потолке должны быть закрыты герметичным и эластичным соединением.
• Основание должно быть достаточно износостойким. До начала монтажа необходимо удалить тонкие слои раствора и незакрепленные фрагменты.
• Основание должно быть достаточно прочным и принимать на себя все возникающие нагрузки. Основание должно соответствовать допускам на плоскостность согласно DIN 18 202, таблица 3, строка 2 (последний выпуск) либо свойства и характеристики определяются дополнительными договоренностями.
• Если адгезивные свойства основания неясны (например, основание представляет собой ПВХ-покрытие, грунтовку или стяжку), с приклеенными стойками необходимо провести испытание прочности сцепления согласно AGI А20 для определения прочности основания. Требуемая минимальная прочность должна составлять 110 Н. Значение прочности устанавливается путем отрыва стойки от черного пола.
• Следует проверить прямоугольность помещения, чтобы избежать узко нарезанных плит.
• Обрезанные плиты и плиты с вырезами должны опираться на дополнительные стойки и/или профили.
• Зафиксированные высоты (например, отметка +1.00 м от чистого пола, лифты, лестничная клетка) следует проконтролировать до начала монтажа.
• Детали по исполнению напольных розеточных лючков, перекрытий и прочего, должны быть распланированы применительно к конкретному проекту.
• Укладчик обязан организовать свое рабочее место таким образом, чтобы исключить несчастные случаи и повреждение материала.

Внимание! Допустимый климат в процессе монтажа: температура 20 ± 5°C, относительная влажность воздуха 40 - 65%.
Предупреждение! Отсутствие или изменение элементов конструкции отрицательно влияет на функционирование системы Lindner FLOOR and more и может привести к материальному ущербу либо к травмам. Не изменяйте и не удаляйте какие-либо установленные элементы конструкции. Закрепите все показанные в инструкции / необходимые элементы конструкции.

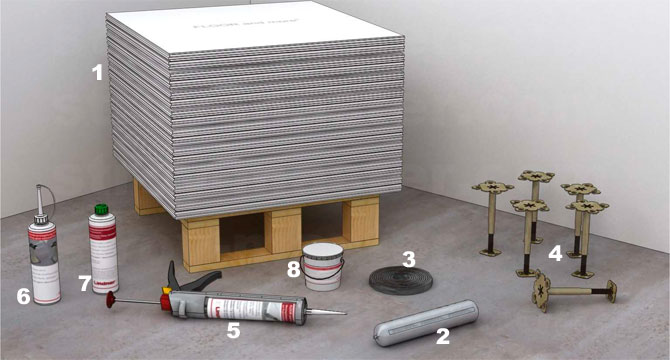

Элементы конструкции фальшпола

1. Плиты FLOOR and more на деревянном поддоне
2. Клей для стоек Lindner
3. Кромочная лента
4. Стойки для неразъемного фальшпола
5. Клей для монтажа плит Lindner FLOOR and more
6. Фиксатор резьбы Lindner
7. Однокомпонентная противопылевая грунтовка Lindner
8. Состав для обработки среза плит

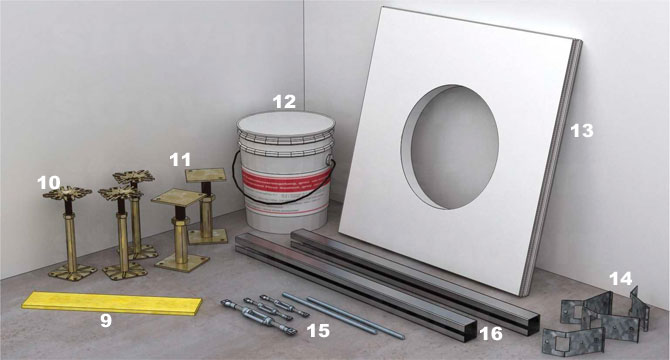

Дополнительные элементы конструкции (заказываются дополнительно)

9. Минеральная вата для присоединения плит к стене
10. Стойка SW 90
11. Стойка P (для FLOOR and more power)
12. Двухкомпонентная противопылевая грунтовка
13. Плиты с вырезом под встраиваемые элементы
14. RAS-насадка на стойку
15. Растяжка M6-M10 с резьбовым стержнем
16. Перемычки

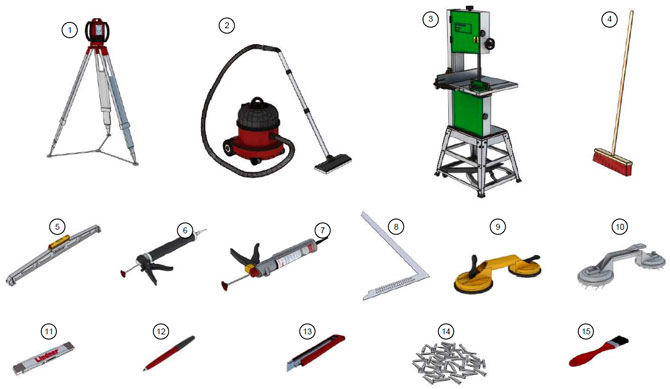

Необходимый инструмент

1. Поворотный лазерный уровень, нивелир (не показан) или шланговый уровень (не показан)
2. Пылесос
3. Ленточная пила
4. Щетка для подметания основания
5. Водяной уровень для фальшполов
6. Монтажный пистолет для тубы
7. Монтажный пистолет для картриджа
8. Уголок
9. Вакуумный подъемник
10. Подъемник для коврового покрытия
11. Складная линейка
12. Карандаш
13. Нож (универсальный, строительный)
14. Пластиковые клинья
15. Кисть

Монтаж фальшпола

Очистка и грунтование основания

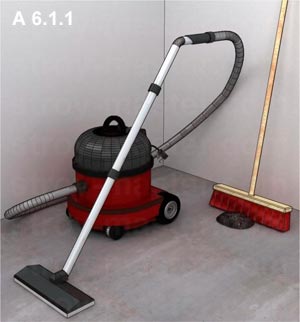

A 6.1.1 Перед монтажом черный пол пропылесосить или подмести.

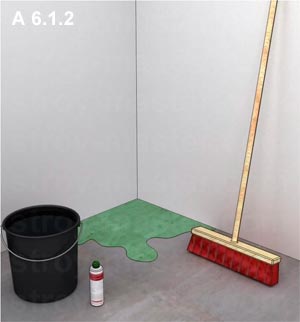

A 6.1.2 Нанести противопылевую грунтовку (применять согласно инструкции производителя).

Примечание:

• Основание пола должно быть сухим, ровным, прочным, без трещин, лунок и химических веществ (пятен и следов жира, масла). Общая сушка должна быть доведена до степени, когда станет невозможна дальнейшая усадка здания.
• Основание пола должно быть достаточно износостойким. До начала монтажа необходимо удалить тонкие слои раствора и незакрепленные фрагменты.
• При вентилируемых полах рекомендуем обработать основание двухкомпонентной противопылевой грунтовкой, либо аналогичным составом. Следуйте инструкции по применению от производителя.

Определение и контроль точки отсчета

Определить точку отсчета (например, отметка + 1.00 м. от чистого пола, лифт или лестничная клетка).

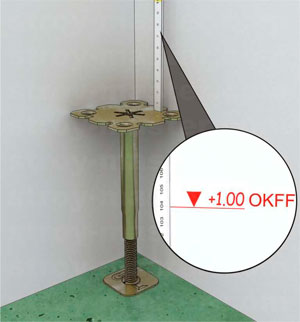

Установка первой стойки неразъемного фальшпола

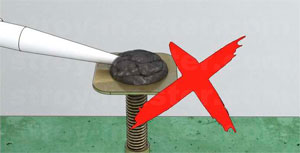

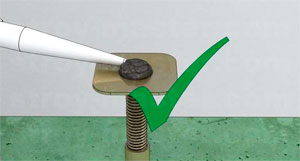

• На нижнюю часть стойки нанести клей для стоек (количеством примерно с грецкий орех). Следуйте инструкции по использованию клея для стоек.
• Перевернуть стойку, установить на исходное место и прижать к полу. Выставите стойку на нужную высоту с помощью уровня (шланговый уровень, нивелир, лазер и т.д.). Внимание: учитывайте толщину плит с покрытием!
• По возможности оставить приклеенную стойку на просушку.

Примечание:

• Подконструкцию монтировать в соответствии с планом укладки фальшпола.
• Монтировать фальшпол имеют право только обученные специалисты.
• С точки зрения допустимых нагрузок необходимо следить за тем, чтобы расстояние между стойками (различается в зависимости от системы) не было превышено!
• Не разрешается монтировать стойку вплотную к стене.

Фиксация высоты стойки фальшпола

После окончательной регулировки высоты все стойки должны быть обязательно защищены от изменения высоты с помощью фиксатора резьбы. Сведения по применению фиксатора резьбы содержатся в технической документации продукта.

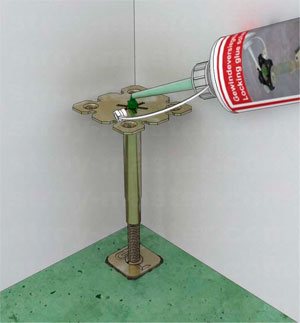

• Вариант 1: Когда трубка стойки навинчивается на резьбовой болт. Нанесите фиксатор резьбы сверху через верхнюю часть стойки. Картинка слева.

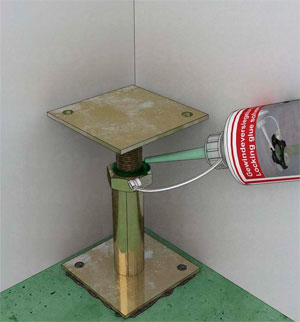

• Вариант 2: Стойка с регулировочным винтом. Нанести фиксатор резьбы сверху на стык резьбового болта и регулировочного винта. Картинка справа.

Особые случаи установки стойки и принимаемые меры

Этапы работы этого раздела необходимы к выполнению в зависимости от ситуации на строительной площадке или от требований к статике. Они не являются звеньями общего монтажа.

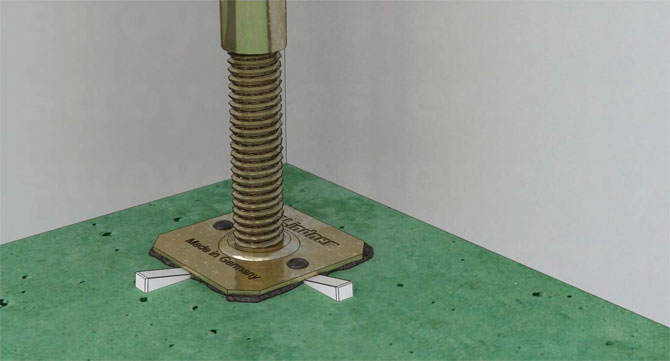

Выравнивание неровностей черного пола

• Для выравнивания основания стойки на значительных неровностях черного пола, используйте клинья.

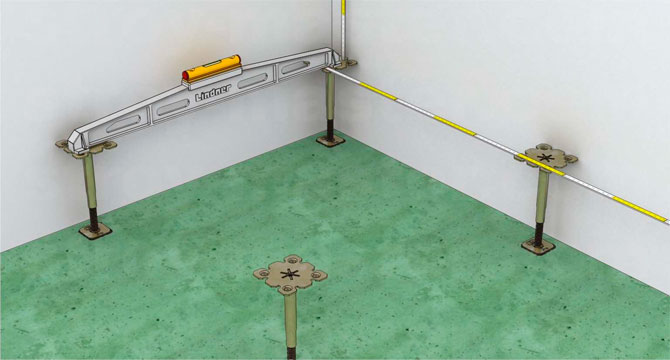

Установка стоек фальшпола для первой плиты FLOOR and more

• Смонтируйте стойки для первой плиты FLOOR and more на нужном расстоянии и выровняйте по высоте.

• Защитите стойки от изменения высоты при помощи фиксатора резьбы Lindner
• Выдавите на угол стойки небольшое количество клея для стоек (примерно 5-7 мм. в диаметре).

Примыкание плиты фальшпола к стене

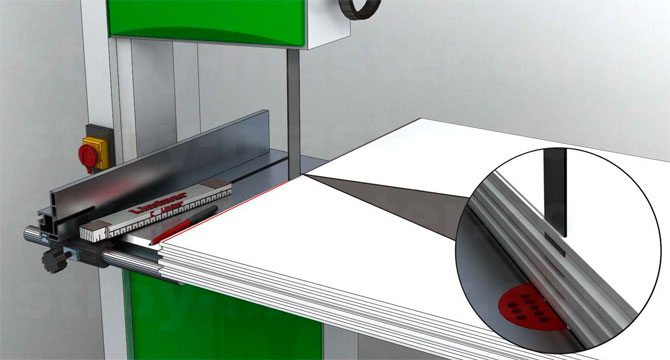

Срежьте торец плиты заподлицо

• Срежьте заподлицо торец плиты неразъемного фальшпола со стороны примыкающей к стене

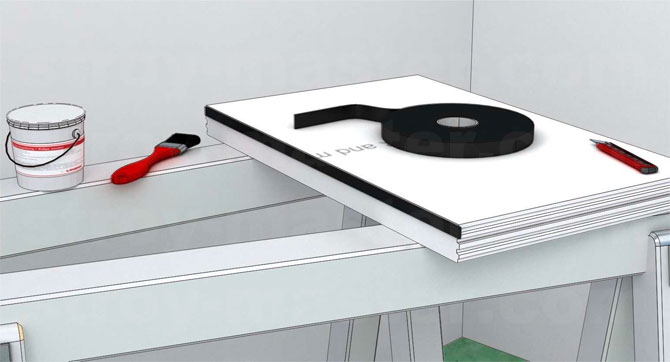

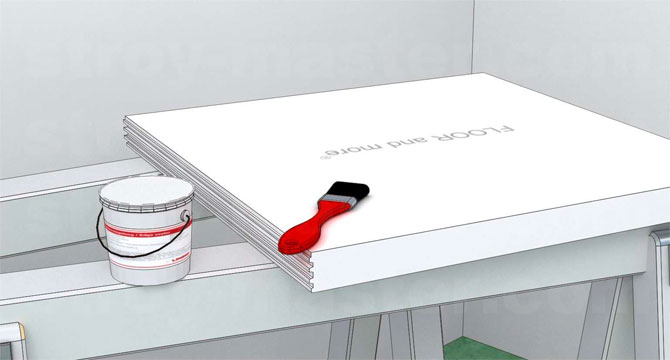

Обработайте обрезанный кант (кромку) плиты фальшпола

• Нанесите кистью состав Lindner для обработки кантов и дать высохнуть. Время сушки в зависимости от климатических условий в помещении составляет от 5 до 15 мин.

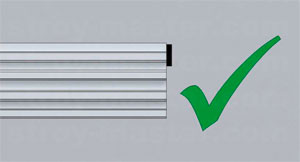

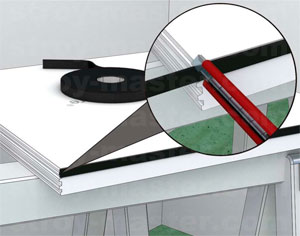

Приклеивание кромочной ленты

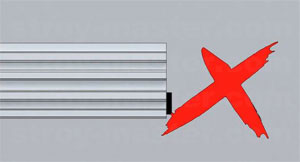

• Размотайте кромочную ленту и клеевой стороной заподлицо приклейте к верхней кромке плиты фальшпола (на плиту монтируемую в углу, приклеить ленту на обе стороны соприкасающиеся со стеной). Ленту клеить только на стороны примыкающие к стене!
• Обрежьте кромочную ленту по длине плиты.

Монтаж первой плиты неразъемного фальшпола FLOOR and more

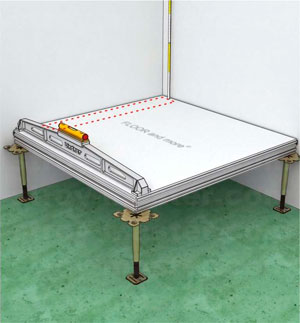

• Уложите плиту фальшпола на установленные стойки. Надпись FLOOR and more на лицевой стороне плит указывает направление их монтажа.
• Проконтролируйте плиту фальшпола в обоих направлениях с помощью водяного уровня, и при необходимости скорректируйте.

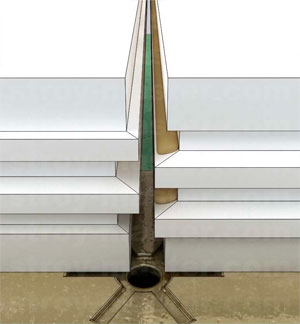

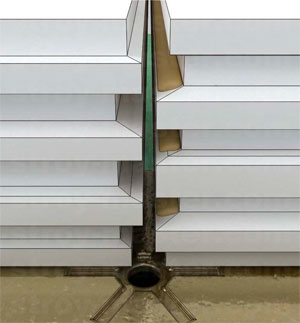

Склеивание пазогребневых плит неразъемного фальшпола

• Нанести клей для монтажа плит Lindner FLOOR and more на переднюю часть каждого зубца. Не наносить на паз. Полоска клея должна быть нанесена по всей длине плиты. После соединения плит удалить излишки клея.
• Внимание! Использование неразрешенного клея и неправильное склеивание, не гарантируют статические свойства неразъемного фальшпола.

Приклеивание плиты неразъемного фальшпола к стойке

• Нанесите небольшое количество клея (с лесной орех) на угол верхней части стойки. Внимательно следите за тем, чтобы на пазы и зубцы плит фальшпола не попадал клей для стоек.

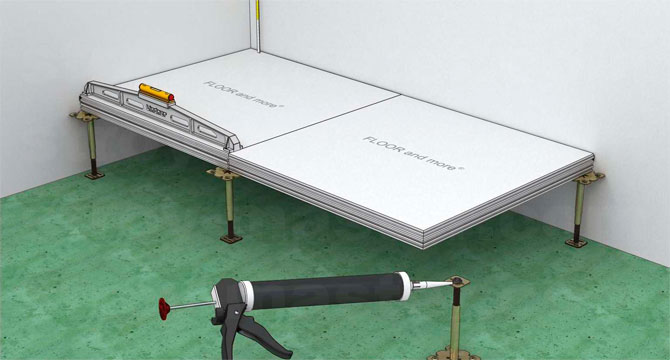

Монтаж остальных плит неразъемного фальшпола

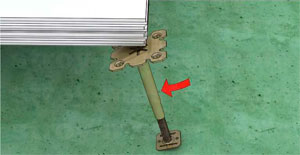

• Стойку без клея, выставите на габаритную высоту неразъемного фальшпола FLOOR and more.
• Нанесите клей для стоек на нижнюю часть стойки (опору), и на верхнюю часть стойки (размер клея примерно с лесной орех).
• Установите стойку фальшпола, как показано на иллюстрации (под плиту сначала подводится верх стойки, потом низ).

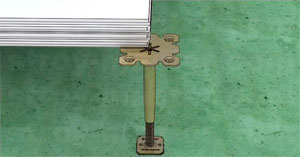

• При необходимости отрегулируйте стойку фальшпола по высоте. В зависимости от конструкции стойки (с регулировочным винтом или без него) регулировка производится подкручиванием винта, либо подкручиванием нижней части стойки.

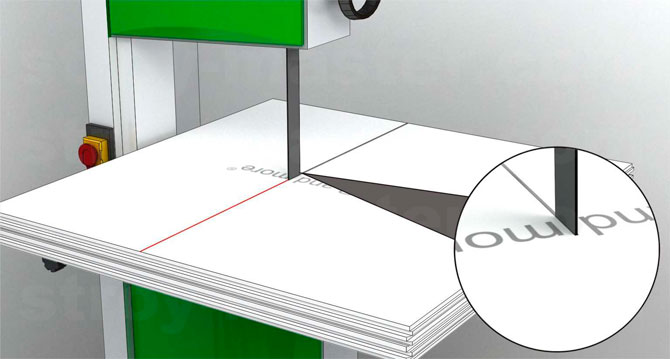

Обрезка плиты неразъемного фальшпола

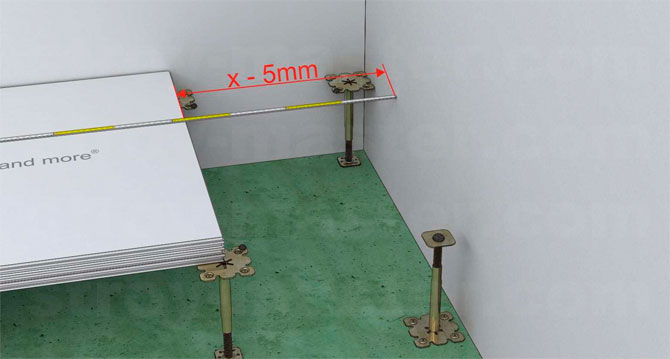

• Замерьте расстояние до стены и нанесите разметку на плиту фальшпола, маркируйте линию среза. Обрежьте плиту фальшпола на 5 мм. короче полученного размера (расстояние до стены минус 5 мм.)

• Наметьте на плите фальшпола линию среза.
• Отрежьте лишнюю часть плиты фальшпола по линии, с помощью ленточной пилы.

• Нанесите состав для обработки срезов Lindner согласно техническому листу продукта и дайте ему высохнуть.
• Отмотайте кромочную ленту из рулона и клеевой стороной приклейте на верхнюю половину среза плиты заподлицо (угловую плиту проклеить на двух примыкающих к стене сторонах).
• Обрежьте кромочную ленту по длине плиты.

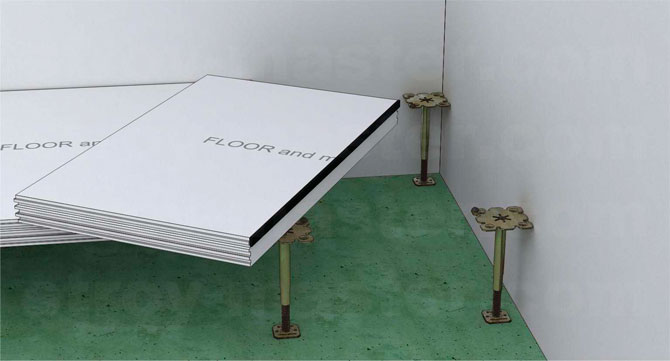

Монтаж стоек крайнего ряда неразъемного фальшпола

• Установите стойки крайнего ряда
• Подготовьте пристенную плиту неразъемного фальшпола

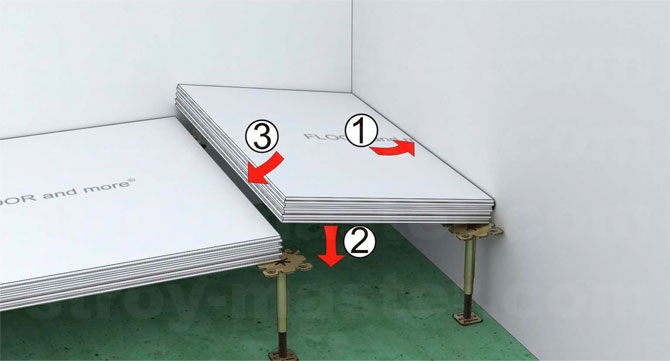

Установка обрезанной плиты неразъемного фальшпола к стене

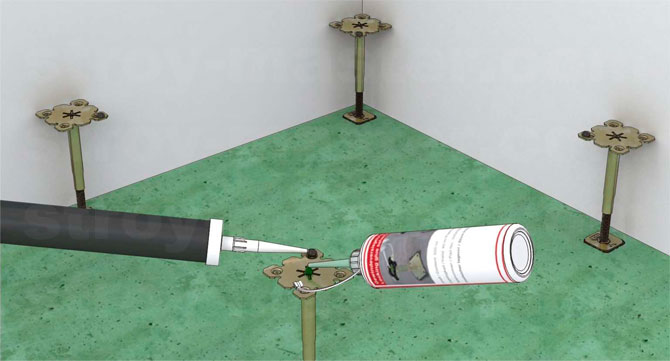

• Зафиксируйте клеем высоту стоек
• Нанести клей для стоек на верхнюю часть стоек
• Нанести на пазогребневую часть плиты клей для монтажа FLOOR and more
• Вложите плиту в систему неразъемного фальшпола, как указано в иллюстрации (сначала опускается край плиты к стене, потом опускается плита на стойки, лишь затем фиксируется примыкание к соседним плитам фальшпола)

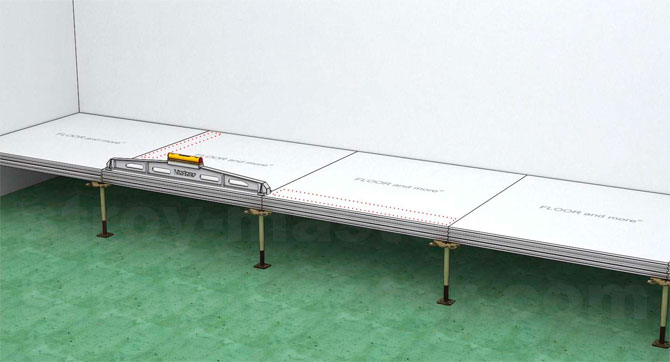

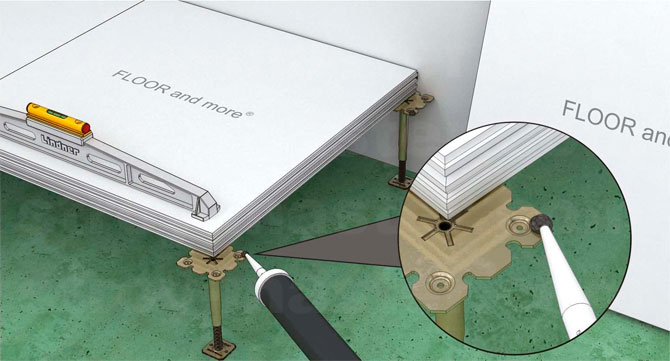

Контроль первого ряда плит неразъемного фальшпола

• Постоянно контролируйте уровень и высоту плит неразъемного фальшпола. Произведите проверку всего первого ряда фальшпола.

Примечание:
Следите за тем, чтобы первый ряд плит был смонтирован правильно, т.к. он является ориентиром для монтажа всего пола!

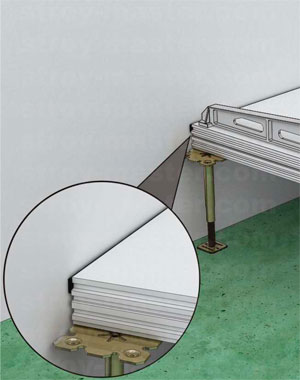

Для упрощения монтажа первого ряда можно использовать клинья. В этом случае в местах применения клиньев наклеивать кромочную ленту не требуется.

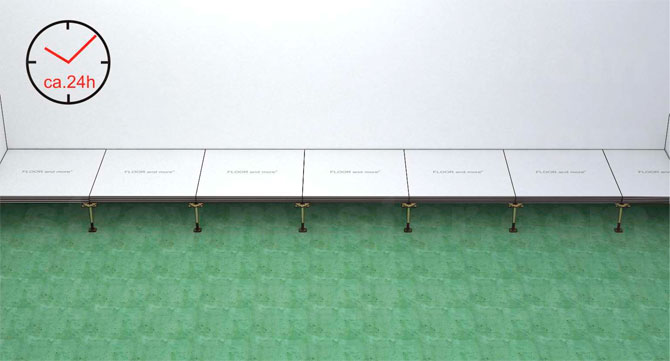

Просушка первого ряда плит неразъемного фальшпола

• По возможности, первый смонтированный ряд плит фальшпола оставьте на просушку.

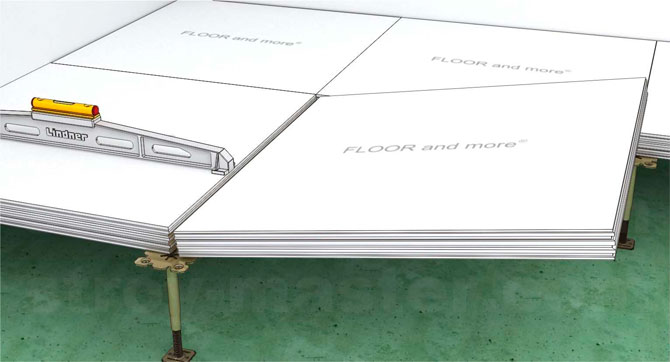

Монтаж второго и последующих рядов плит неразъемного фальшпола

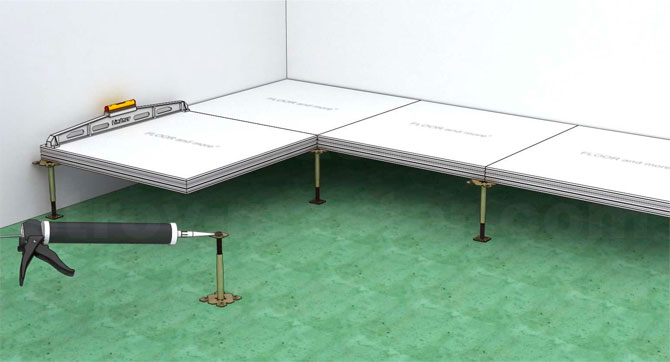

• Установите первую плиту второго ряда. Проконтролируйте ее и при необходимости выровняйте.

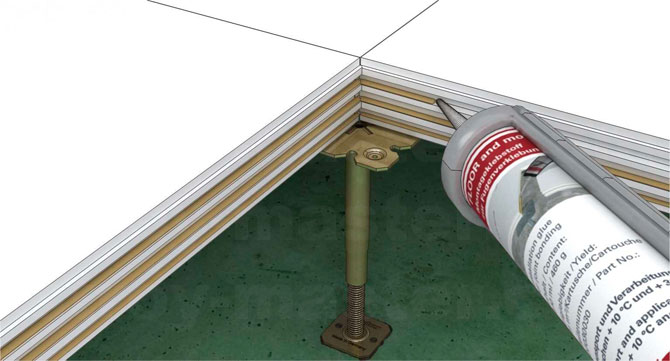

• Установите четвертую стойку фальшпола. При монтаже стойки плиты НЕ поднимать!

• Склейте плиты неразъемного фальшпола Lindner.

• Смонтируйте и проконтролируйте второй ряд плит неразъемного фальшпола.

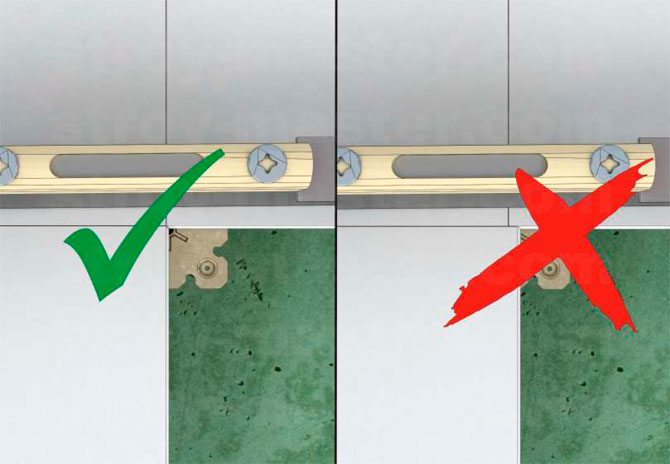

Контроль смещения растра и погрешностей высоты

Описанный в этом разделе этап должен быть соблюден на всем протяжении монтажных работ.

• Проконтролируйте, и при необходимости скорректируйте растр плит неразъемного фальшпола чтобы устранить смещение.

Монтаж дополнительных деталей неразъемного фальшпола

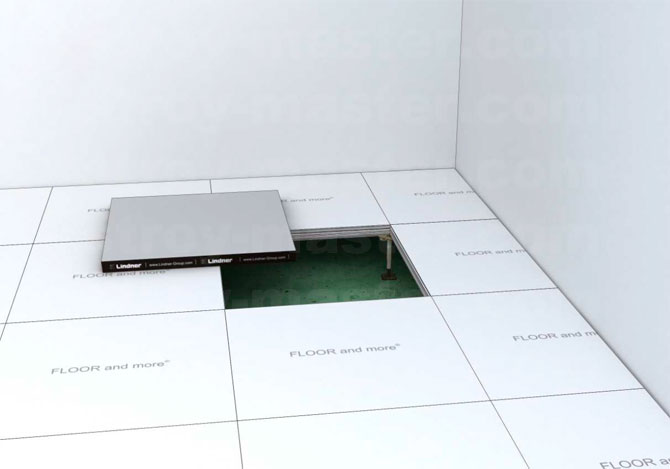

Ревизионные люки

• Подготовьте плиту под люк из плиты разъемного фальшпола, или из плиты с предварительно обрезанными торцами. Примечание: В зависимости от вида финишного покрытия, дополнительно ревизионный люк может оснащаться алюминиевой рамой с разделительной шиной.

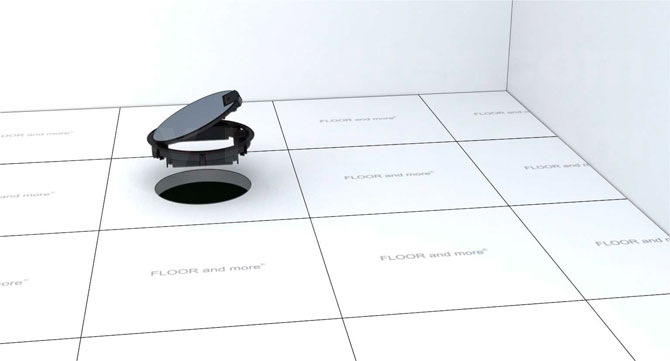

Встраиваемые элементы

• Следуя инструкциям производителя, установите и закрепите розеточные лючки в отверстиях, подготовленных на заводе или вырезанных на месте.

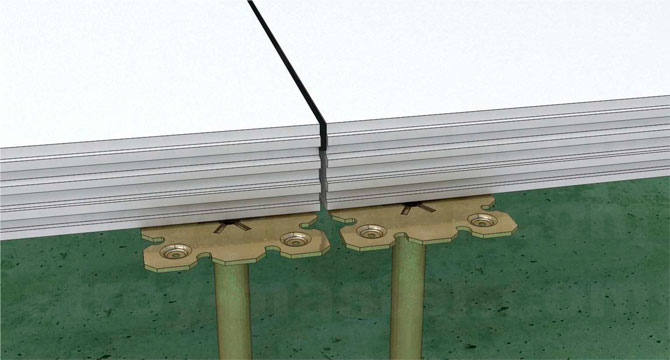

Формирование шва на стыках плит неразъемного фальшпола

• Срежьте зубцы заподлицо на обеих примыкающих друг к другу плитах.
• Наклейте кромочную ленту на одну из плит.

Усиливающие элементы неразъемного фальшпола и прочие аксессуары

• Данная инструкция не содержит описание работ по использованию усиливающих элементов для фальшпола FLOOR and more. Они требуются для компенсации горизонтальных нагрузок, воздействующих на фальшпол. Их планирование и установка осуществляются согласно проекту.
• Также не включены этапы работы по монтажу прочих аксессуаров.
• Если у Вас возникли вопросы и нужна помощь, пожалуйста, свяжитесь со специалистами компании НьюСтройМастер.
